THD-280 Bàn khoan theo hướng ngang cho các dự án không có hố đường kính lớn

Giàn khoan định hướng ngang THD-280 cho các dự án không rãnh đường kính lớn

Mạnh mẽ. Chính xác. Được chế tạo cho các dự án không rãnh đầy thách thức.

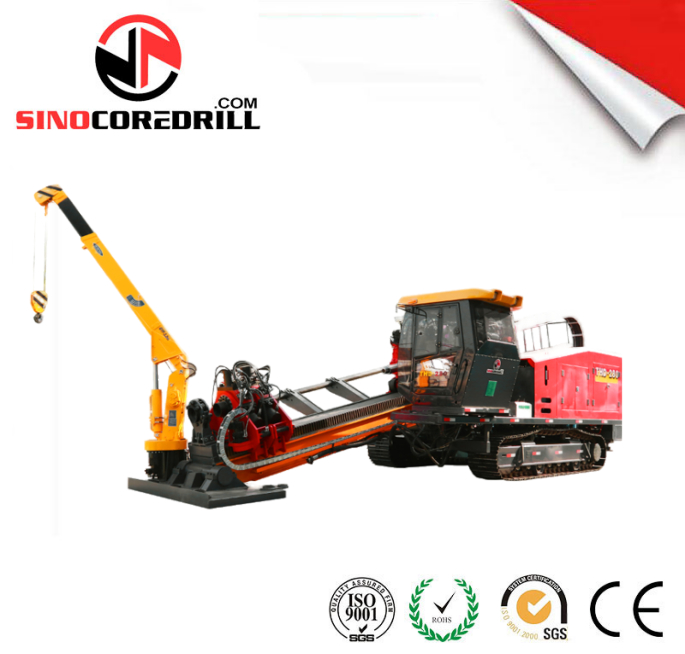

Giàn khoan định hướng ngang THD-280T của SINOCOREDRILL là một hệ thống HDD hiện đại được thiết kế để đáp ứng các yêu cầu của việc lắp đặt đường ống ngầm đường kính lớn trong cơ sở hạ tầng đô thị, công nghiệp và xuyên quốc gia. Được thiết kế với lực đẩy, mô-men xoắn cao và các tính năng điều khiển thông minh, THD-280T được chế tạo cho các địa tầng đầy thách thức và các dự án không rãnh đường dài.

Thông số kỹ thuật chính

• Mô-men xoắn định mức: 65.000 Nm

• Lực kéo lại tối đa: 2800 kN

• Lực đẩy tối đa: 2800 kN

• Tốc độ quay: 0–100 vòng/phút (vô cấp, có thể điều chỉnh 2 tốc độ)

• Công suất động cơ diesel: 390 kW @ 2200 vòng/phút

• Chiều dài cần khoan: 6 mét

• Đường kính lỗ thông tâm trục chính: 76 mm

• Hệ thống truyền động: Bánh răng và thanh răng

• Hệ thống thủy lực: Tự động hoàn toàn, nhạy tải

• Chế độ điều khiển: Bảng điều khiển tích hợp với giám sát thời gian thực

Hiệu suất cao trong điều kiện khắc nghiệt

Với mô-men xoắn định mức 65.000 Nm, THD-280T mang lại sức mạnh quay cần thiết để khoan xuyên qua các lớp đá dày đặc, đất sét cứng, sỏi và nền đất hỗn hợp. Lực đẩy và lực kéo lại 2800 kN của nó đảm bảo rằng các đường vượt dài—dù là dưới sông, đường cao tốc hay các khu vực đô thị xây dựng dày đặc—được thực hiện hiệu quả và chính xác.

Hệ thống điều khiển quay biến đổi hai giai đoạn cung cấp khả năng truyền tải điện năng mượt mà và điều khiển hướng chính xác, cho phép người vận hành dễ dàng thích ứng với điều kiện khoan theo thời gian thực. Điều này làm cho THD-280T trở nên lý tưởng cho các nhiệm vụ khoan định hướng trong đường ống dẫn dầu và khí đốt, ống dẫn cáp điện, đường ống cấp nước và lắp đặt cáp quang.

Kỹ thuật thông minh để nâng cao hiệu quả cho người vận hành

An toàn và khả năng kiểm soát của người vận hành là trọng tâm trong thiết kế THD-280T. Cabin vận hành kín hoàn toàn được trang bị bảng điều khiển trực quan, các thiết bị giám sát kỹ thuật số và bố cục công thái học cho ca làm việc dài. Tất cả dữ liệu vận hành—chẳng hạn như mô-men xoắn, áp suất, lực kéo lại và tốc độ quay—được hiển thị theo thời gian thực.

Một bộ nạp cần tự động thủy lực có sẵn dưới dạng tùy chọn, giúp giảm cường độ lao động và tăng tốc độ xử lý ống. Thiết kế cần khoan 6 mét giúp tăng cường hiệu quả hơn nữa bằng cách giảm tần suất thay cần và giảm thiểu thời gian ngừng hoạt động.

Cấu trúc chắc chắn và các thành phần đáng tin cậy

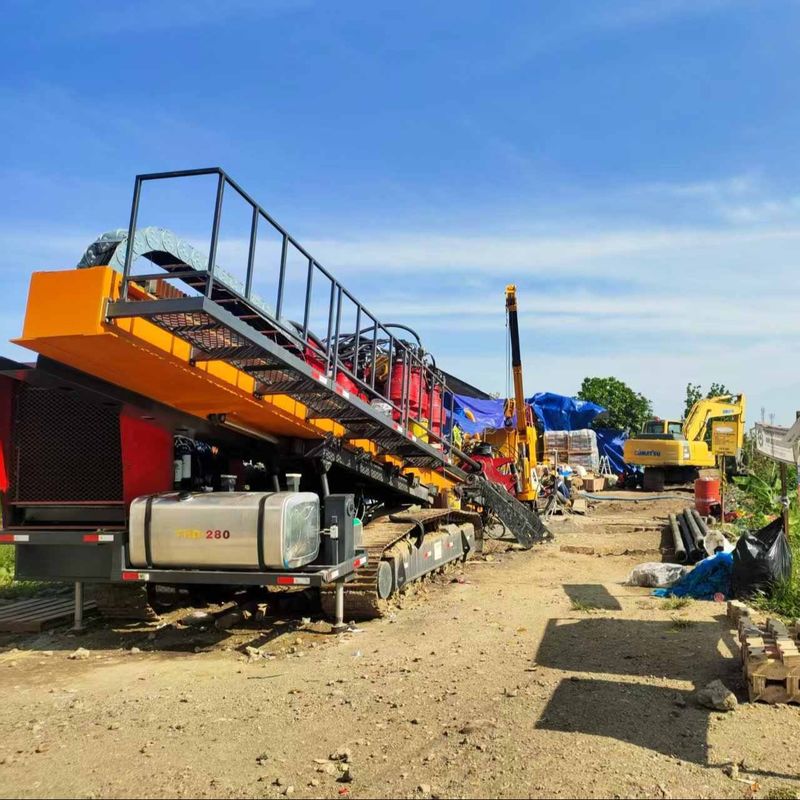

THD-280T có hệ thống truyền động bánh răng và thanh răng bền bỉ, mang lại khả năng chống mài mòn vượt trội và duy trì độ chính xác định vị cao. Đế máy được gắn trên một nền tảng đường ray bằng thép gia cường, cho phép nó di chuyển dễ dàng trên nhiều điều kiện địa hình khác nhau, bao gồm các công trường xây dựng lầy lội, đá và dốc.

Trục chính với lỗ thông tâm 76mm cung cấp khoảng trống rộng rãi cho dòng bùn và các tùy chọn dụng cụ. Điều này cho phép tích hợp liền mạch với nhiều loại dụng cụ lỗ khoan và hệ thống quản lý chất lỏng. Giàn khoan cũng tương thích với các ren ống khoan tiêu chuẩn công nghiệp và các phụ kiện HDD.

Hệ thống bùn và tuần hoàn tích hợp

Để hỗ trợ khoan không rãnh đường dài, THD-280T có thể được kết hợp với một hệ thống trộn và tái chế bùn hoàn chỉnh. Các bộ phận này được thiết kế để duy trì áp suất chất lỏng ổn định và loại bỏ các mảnh vụn một cách hiệu quả, bảo vệ thành lỗ khoan và giảm thiểu lực cản khoan.

Hệ thống lọc tiên tiến giúp kéo dài tuổi thọ của bơm và van, trong khi việc kiểm soát dòng chảy thông minh giúp giảm thiểu chất thải và tác động đến môi trường. Đối với các địa tầng mềm hoặc có thể sụp đổ, có thể tích hợp các chất phụ gia và polyme khoan tùy chọn để tăng thêm độ ổn định.

Ứng dụng trên nhiều lĩnh vực

Giàn khoan HDD THD-280T phù hợp với nhiều ứng dụng không rãnh, bao gồm:

• Đường ống đô thị
  (nước, khí đốt, nước thải)

• Ống dẫn điện và viễn thông

• Lắp đặt đường ống dầu khí

• Đường vượt sông và đường cao tốc

• Mở rộng cơ sở hạ tầng đô thị

• Kết nối khu công nghiệp

Nó đặc biệt hữu ích trong các dự án yêu cầu khoan ngang đường dài, khả năng chịu tải cao hoặc lắp đặt trong môi trường nhạy cảm hoặc đông đúc, nơi việc đào lộ thiên là không khả thi.

Được chế tạo theo Tiêu chuẩn Toàn cầu và Tuổi thọ

SINOCOREDRILL thiết kế và sản xuất các giàn khoan HDD của mình theo quy trình kiểm soát chất lượng nghiêm ngặt và chứng nhận quốc tế. THD-280T đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn, độ bền và hiệu suất, đảm bảo tuổi thọ cao và chi phí bảo trì tối thiểu. Thiết kế mô-đun của nó cũng giúp việc bảo dưỡng tại hiện trường dễ dàng và hiệu quả hơn.

Phụ tùng, hỗ trợ kỹ thuật và dịch vụ đào tạo có sẵn từ mạng lưới dịch vụ toàn cầu của chúng tôi, với phạm vi bảo hiểm đặc biệt ở Đông Nam Á, Trung Đông và Mỹ Latinh.

Tại sao nên chọn THD-280T?

• Hiệu suất đã được chứng minh trong môi trường không rãnh đầy thách thức

• Thiết kế kết cấu cường độ cao, độ chính xác cao

• Hệ thống thủy lực và điều khiển thông minh

• Có thể tùy chỉnh với bộ nạp cần, bộ phận bùn và bộ tự động hóa

• Được hỗ trợ bởi đội ngũ hỗ trợ chuyên nghiệp của SINOCOREDRILL
