Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Cummins 6CTA (tăng áp và làm mát bằng nước) | Sự dịch chuyển: | 8,3L (2,19 US Gallon) |
|---|---|---|---|
| Quyền lực: | 178kW (240HP) | RPM định mức (Cài đặt gốc): | 2200RPM |
| Động cơ quay: | Động cơ thủy lực đôi - Nhà sản xuất có thể thay đổi và đảo ngược: SAUER-DANFOSS | Trọng lượng: | 14500 Kg (31973 lb) |
| Kích thước vận chuyển (L × W × H): | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inch) | ||
| Điểm nổi bật: | Máy khoan lõi kim cương thủy lực đầy đủ,Máy khoan lõi kim cương 178kW,Máy khoan lõi 2200 vòng / phút |
||

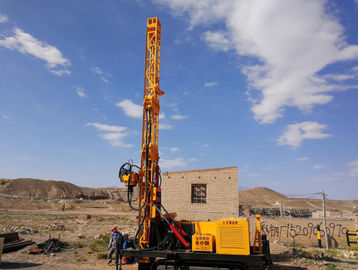

Thiết bị khoan lõi kim cương thủy lực đầy đủ
Máy khoan rút lõi thủy lực dưới lòng đất là loại lỗ khoan phù hợp cho mục đích thăm dò mỏ, chúng cũng có thể được sử dụng trong đào bề mặt, kỹ thuật đường sắt, đào hầm, xây dựng và dự án cấp nước.Bạn chắc chắn sẽ được hưởng lợi rất nhiều bởi hiệu suất tuyệt vời và đáng tin cậy của nó.
I. Các tính năng chính của giàn khoan:
1. Bơm dầu làm động cơ quay, xi lanh thủy lực làm việc không cần tháp pháo.
2. Máy khoan lõi hệ thống quay, cấp liệu, bơm và kẹp dựa vào truyền động chất lỏng;làm cho công việc khoan của bạn trơn tru hơn bất kỳ đối thủ cạnh tranh nào;
3. Tốc độ khoan nhanh có thể khoan lỗ từ mọi góc độ trong đường hầm làm việc theo cột, khả năng ứng dụng nhịp;
4. Với V-dẫn hướng, giàn cung cấp lực tập trung cao nhất về một trục chính;
5. Dễ dàng bảo trì, sửa chữa, tháo gỡ, lắp đặt và di chuyển.
Tất cả các máy khoan rút lõi thủy lực đều bao gồm bộ nguồn, thân máy, bảng điều khiển, bộ phận xoay, giá đỡ thanh và máy bơm bùn.
II.Các thông số hiệu suất chính của HYDX-6
Các số liệu trong các bảng này đã được tính toán, dựa trên kinh nghiệm thực địa và có thể được dự kiến một cách hợp lý.Khả năng khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện đang tồn tại, kỹ thuật khoan và thiết bị được sử dụng.
| Động cơ diesel | Người mẫu | Cummins 6CTA (tăng áp và làm mát bằng nước) |
| Sự dịch chuyển | 8,3L (2,19 US Gallon) | |
| Quyền lực | 178kW (240HP) | |
| RPM định mức (Cài đặt gốc) | 2200 vòng / phút | |
| Công suất khoan | BQ Lõi kim cương thủy lực | 2000 m (6560 feet) |
| NQ | 1600 m (5248 bộ) | |
| HQ | 1300 m (4264 bộ) | |
| Giàn kim cương thủy lực PQ | 1000 m (3280 bộ) | |
| Động cơ quay | Động cơ thủy lực đôi - Nhà sản xuất có thể thay đổi và đảo ngược: SAUER-DANFOSS | |
| RPM | Hai ca / Thay đổi vô cấp 0-1100 RPM | |
| Tỷ lệ của giàn kim cương thủy lực | Thứ nhất 8,776: 1 Thứ hai 2,716: 1 | |
| Đầu mở | đường trượt ngang với dẫn động thủy lực | |
| Đầu khoan | Chuck thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thông thường C Loại kín Khả năng giữ hướng trục là 222 400 N |
| Tối đaMô-men xoắn | 6400 N · m (4717 lbf · ft) | |
| Giữ đường kính | 121 mm (4,76 inch) | |
| Tối đaKhả năng nâng của trục chính | 220 kN (49456 lbf) | |
| Tối đaNăng lượng cho ăn | 110 kN (24728 lbf) | |
| Bơm chính | Bơm thủy lực: Bơm bộ ba có thể thay đổi trục Piston Bơm để dẫn động rôto, bơm bùn tời & kích nâng cấp.Với hệ thống cảm biến tải trọng. | Nhà sản xuất: DANFOSS Máy bơm thứ nhất: 200LPM ở 31,5MPa Máy bơm thứ hai: 120LPM ở 28MPa Máy bơm thứ ba: 102 LPM ở 16MPa |
| Bể thủy lực | Dung tích | 420 L (111 Gallon Mỹ) |
| Tốc độ cẩu (dây đơn) | 38-70m / phút (trống trống) | |
| Công suất của chính | Lực nâng (dây đơn) | 120kN (26976 lbf) |
| Palăng | Đường kính dây thép | 22 mm (0,86 inch) |
| Chiều dài dây thép | 50 m (164 bộ) | |
| Công suất của Palăng có dây | Lực nâng (dây đơn) | 15 kN (3372 lbf) (trống rỗng) |
| Đường kính dây thép | 6 mm (0,24 inch) | |
| Chiều dài dây thép | 2000 m (6560 feet) | |
| Chiều cao cột | 11 m (36 bộ) | |
| Góc điều chỉnh cột | 0 ° —90 ° | |
| Góc khoan của giàn khoan lõi kim cương thủy lực | Giảm 45º theo phương ngang đến 90º theo phương dọc xuống | |
| Mast | Cho ăn đột quỵ | 3800 mm (150 inch) |
| Đột quỵ trượt | 1500 mm (59 inch) | |
| Thức ăn kéo | 22000kg (48510 lb) | |
| Lực đẩy nguồn cấp dữ liệu | 11000kg (24255 lb) | |
| Kéo thanh | 3m hoặc 6m (9,84feet hoặc 19,68feet) | |
| Loại hình | Bơm pittông Bax pít tông | |
| Người mẫu | BW320 | |
| Bơm bùn | Đột quỵ | 110mm (4,3 inch) |
| Âm lượng đầu ra | 320,230,165,118 L / phút (84,5, 61, 44, 31 US Gallons / phút) | |
| Xả áp suất | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Kẹp chân | Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) qua lỗ Ф154mm (6,06 inch) |
| Trọng lượng | 14500 Kg (31973 lb) | |
| Khác | Kích thước vận chuyển (L × W × H) | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inch) |
| Cách vận chuyển | Bánh xích thép |
