| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SINOCOREDRILL |
| Chứng nhận: | ISO9001 ,CE |
| Số mô hình: | Cr15 |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 3 tháng |
| Kiểu: | Máy khoan lõi bề mặt thủy lực đầy đủ | Người mẫu: | CR15 |
|---|---|---|---|
| Động cơ: | Cummins QSB6.7 (EU Giai đoạn IIIA) 178kW | công suất khoan: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| Kích thước vận chuyển: | 5980 × 2240 × 2480mm | Cân nặng: | 10500Kg |
| Làm nổi bật: | Giàn khoan lõi kim cương 1650m,giàn khoan thăm dò 1650m,giàn khoan lõi kim cương sinocoredrill |
||

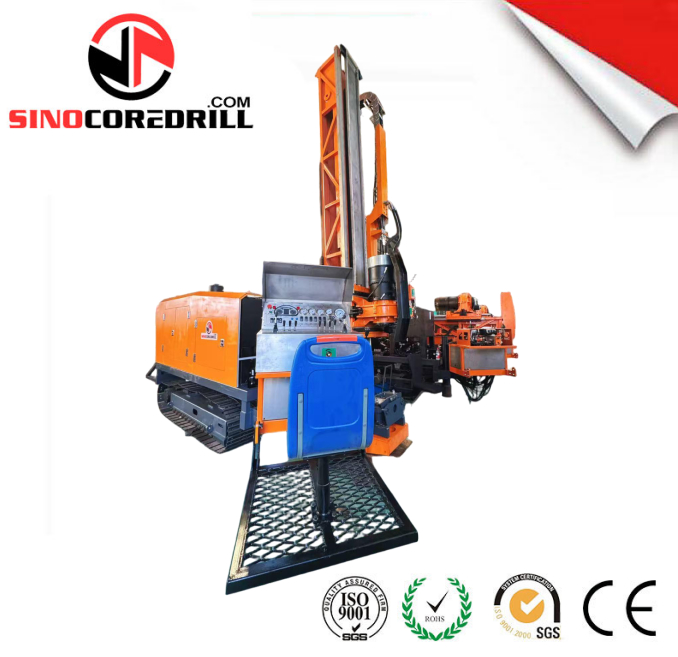

Giàn khoan lõi kim cương thủy lực đầy đủ 1650m cho Dự án thăm dò khai thác mỏ than vàng đồng sắt
Cập nhật mẫu Giàn khoan thủy lực đầy đủ HYDX-6A
CR15 là thiết bị tiên tiến được thiết kế và sản xuất dựa trên nhiều năm nghiên cứu chung và kinh nghiệm thực tế của các kỹ sư đến từ Úc, Đức, Nga và Trung Quốc. Giàn khoan có cấu trúc nhỏ gọn, thích ứng với những đặc thù của công nghệ khoan, được trang bị nhiều chức năng hữu ích và thiết thực. Hầu hết các bộ phận của giàn khoan được sản xuất bởi các nhà lãnh đạo thế giới: các bộ phận thủy lực do các nhà sản xuất nổi tiếng từ Mỹ và Châu Âu sản xuất, tời – do Rexroth (Đức) sản xuất, động cơ – do DEUTZ (Đức) sản xuất. Thiết kế cẩn thận và kiểm soát chất lượng nghiêm ngặt đảm bảo các thông số kỹ thuật tuyệt vời và độ tin cậy cao của giàn khoan lõi.
Giàn khoan lõi thủy lực đầy đủ CR15 có vẻ ngoài nổi bật, cấu trúc nhỏ gọn, các chức năng đáng tin cậy và hệ thống vận hành linh hoạt. Tất cả những yếu tố này đã biến giàn khoan lõi thủy lực này trở thành lựa chọn tốt nhất trong số các sản phẩm tương tự trên cả thị trường trong và ngoài nước.
Máy khoan thủy lực này có thể được áp dụng cho cả khoan nghiêng và khoan thẳng đứng. Là một giàn khoan được trang bị mũi khoan kim cương và hợp kim cacbua, giàn khoan thủy lực đầy đủ này có thể được sử dụng trong các lĩnh vực địa chất, luyện kim, khai thác than, công nghiệp hạt nhân và đo lường thủy văn.

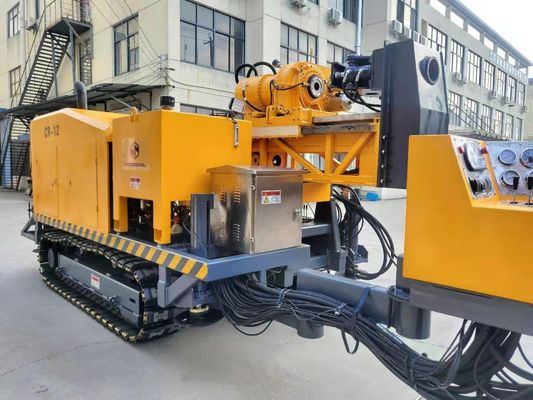

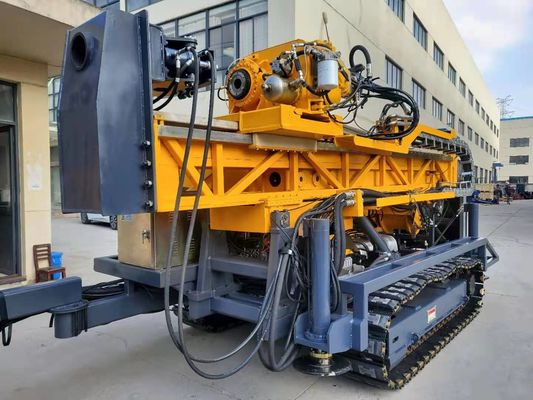

giàn khoan lõi gắn trên bánh xích di động và ổn định trong quá trình vận hành. Kích thước vận chuyển của nó phù hợp với tiêu chuẩn. giàn khoan lõi được trang bị hệ thống nạp liệu mạnh mẽ, tời đường dây chính và động cơ DEUTZ giúp khoan hiệu quả hơn. Cột buồm có thể thu gọn và kích thủy lực giúp giàn khoan dễ vận hành. Giàn khoan có thiết kế hiện đại và các tính năng an toàn được tính toán kỹ lưỡng..
Thông số kỹ thuật:
| Mẫu | Mục | CR15 | CR20 | CR25 |
| Mẫu | Cummins QSB6.7 (EU Giai đoạn IIIA) | Cummins QSLB8.9 (EU Giai đoạn IIIA) | Cummins QSZ13-C400-II (EU Giai đoạn IIIA) | |

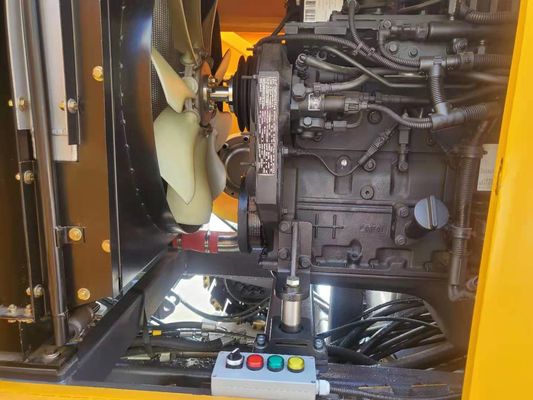

| Động cơ Diesel | Dung tích | 6.7L | 8.9L | 13L |
| Công suất | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| Vòng/phút định mức | 2000rpm | 2100rpm | 1900 rpm | |
| BQ | 2050 m | 2850 m | 3100 m | |
| Khả năng khoan | NQ | 1650 m | 2250 m | 2550 m |
| HQ | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| Động cơ thủy lực hai tốc độ | Động cơ thủy lực hai tốc độ | Động cơ thủy lực hai tốc độ | ||
| Đầu khoan | Động cơ quay | Nhà sản xuất: Rexroth của Đức | Nhà sản xuất: Rexroth của Đức | Nhà sản xuất: Rexroth của Đức |
| RPM | Ba ca | Ba ca | Ba ca | |
| Thay đổi vô cấp: 0-1250 RPM | Thay đổi vô cấp: 0-1250 RPM | Thay đổi vô cấp: 0-1250 RPM | ||
| Tỷ lệ | 1st 8.2:1 | 1st 8.2:1 | 1st 8.2:1 | |
| 2nd 4.2:1 | 2nd 4.2:1 | 2nd 4.2:1 | ||
| 3nd 1:1 | 3nd 1:1 | 3nd 1:1 | ||
| đường trượt ngang với dẫn động thủy lực | đường trượt ngang với dẫn động thủy lực | đường trượt ngang với dẫn động thủy lực | ||
| Kẹp thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường đóng C | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường đóng C | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường đóng C | |
| Khả năng giữ trục là 243000 N | Khả năng giữ trục là 294000 N | Khả năng giữ trục là 294000 N | ||
| Mô-men xoắn tối đa | 6750 N·m | 7550 N·m | 8750 N·m | |
| Đường kính giữ | 121 mm | 121 mm | 121 mm | |
| Khả năng nâng tối đa của Trục chính | 250 kN | 320 kN | 320 kN | |
| Công suất nạp liệu tối đa | 110 kN | 140 kN | 140 kN | |
| Bơm thủy lực: | Nhà sản xuất: Danfoss của Đan Mạch | Nhà sản xuất: Danfoss của Đan Mạch | Nhà sản xuất: Danfoss của Đan Mạch | |
| Bơm chính | Bơm Triplex piston hướng trục có thể thay đổi để dẫn động bộ quay, bơm bùn tời & kích cân bằng. | Bơm thứ 1: 260LPM ở 31.5MPa | Bơm thứ 1: 380LPM ở 35 MPa | Bơm thứ 1: 380LPM ở 35 MPa |
| Với hệ thống cảm biến tải. | Bơm thứ 2: 130LPM ở 31.5MPa | Bơm thứ 2: 260LPM ở 31.5MPa | Bơm thứ 2: 260LPM ở 31.5MPa | |
| Bơm thứ 3: 130 LPM ở 31.5MPa | Bơm thứ 3: 130 LPM ở 31.5MPa | Bơm thứ 3: 130 LPM ở 31.5MPa | ||
| Dung tích | 420 L (111 US Gallons) | 500 L (111 US Gallons) | 500 L (111 US Gallons) | |
| Bình chứa thủy lực | ||||
| Tốc độ nâng (dây đơn) | 0-75 m/phút (trống trần) | 0-80 m/phút (trống trần) | 0-50 m/phút (trống trần) | |
| Dung tích của Tời chính | Lực nâng (dây đơn) | 120 kN | 160 kN | 180 kN |
| Đường kính dây thép | 22 mm (0.86 inch) | 26-28 mm | 26-30 mm | |
| Chiều dài dây thép | 45 m | 55 m | 55 m | |
| Lực nâng (dây đơn) | 15 kN (3372 lbf) (trống trần) | 15 kN (3372 lbf) (trống trần) | 15 kN (3372 lbf) (trống trần) | |
| Dung tích của Tời đường dây | Đường kính dây thép | 6 mm (0.24 inch) | 6 mm (0.24 inch) | 6-8 mm |
| Chiều dài dây thép | 2200 m | 3200 m | 3200 m | |
| Chiều cao cột buồm | 9.5 m | 9.5 m | 10.5 m | |
| Cột buồm | Góc điều chỉnh cột buồm | 0°—90° | 0°—90° | 0°—90° |
| Góc khoan | 45º so với phương ngang đến 90º phương thẳng đứng | 45º so với phương ngang đến 90º phương thẳng đứng | 45º so với phương ngang đến 90º phương thẳng đứng | |
| Hành trình nạp liệu | 3700 mm | 3700 mm | 3700 mm | |
| Hành trình trượt | 1000 mm | 1000 mm | 1000 mm | |
| Kéo nạp liệu | 25 tấn | 32 tấn | 32 tấn | |
| Lực đẩy nạp liệu | 9 tấn | 14 tấn | 14 tấn | |
| Kéo cần | 3m hoặc 6m (9.84 feet hoặc 19.68 feet) | 3m hoặc 6m (9.84 feet hoặc 19.68 feet) | 3m hoặc 6m (9.84 feet hoặc 19.68 feet) | |
| Loại | ||||
| Bơm bùn | Bơm pittông qua lại Triplex | Bơm pittông qua lại Triplex | Bơm pittông qua lại Triplex | |
| Mẫu | BW320 | BW500 | BW 600 | |
| Hành trình | 110mm (4.3 inch) | 110mm (4.3 inch) | 110mm (4.3 inch) | |
| Khối lượng đầu ra | 320 L/phút | 500 L/phút | 600 L/phút | |
| Áp suất xả | 8.0 Mpa | 8.0 Mpa | 8.0 Mpa | |
| Kẹp chân | Phạm vi kẹp | 55.5-118 mm | 55.5-118 mm | 55.5-118 mm |
| lỗ thông Ф165mm | lỗ thông Ф165mm | lỗ thông Ф165mm | ||
| Trọng lượng | 10.50 tấn | 13.50 tấn | 16.50 tấn | |
| Khác | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| Kích thước vận chuyển | ||||
| Cách vận chuyển | Bánh xích thép | Bánh xích thép | Bánh xích thép |
