Thông tin chi tiết sản phẩm:
|
Điểm nổi bật: | Giàn khoan thủy lực,giàn khoan lõi |
---|

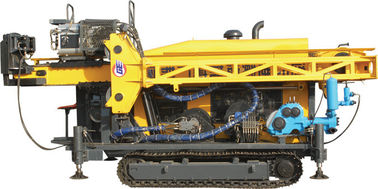

Máy khoan lõi 153kw Rig Máy khoan thủy lực cho khai thác than
I. Một Giới thiệu chung
Thuỷ Lực Thủy Lực HYDX-6 Rig, một sản phẩm mới cập nhật, là một giàn khoan hoàn toàn mới được phát triển dựa trên các kỹ thuật tiên tiến trên thế giới. HYDX-6 là hợp lý trong thiết kế, xuất sắc trong hoạt động, dễ dàng cho hoạt động và thuận tiện cho việc bảo trì.
1. Các tính năng chính của máy khoan thủy lực HYDX-6 Rig:
Máy khoan thủy lực đầy đủ HYDX-6 Rig, được trang bị đường ray, có hệ thống lái thủy lực. Nó sở hữu một cấu trúc ngắn gọn nhưng tiên tiến, với đầu nguồn của nó được điều khiển bởi một động cơ biến đổi và tốc độ điều chỉnh cho 2 bánh răng. Với xylanh dầu làm việc với một chuỗi tốc độ thay đổi, hiệu suất của nó là ổn định và đáng tin cậy. Tháp có thể điều chỉnh trong phạm vi từ 0 ° đến 90 ° để đảm bảo một góc khoan thích hợp. Trung tâm trọng lực thấp của giàn khoan hứa hẹn một hoạt động ổn định. Và nó cung cấp cho các nhà khai thác một trường hợp làm việc thuận tiện và thoải mái với một cái nhìn rộng. Trong ngắn hạn, giàn khoan có một phác thảo đẹp và cho thấy một ý tưởng thiết kế theo người dân.
1) Chất lượng đáng tin cậy
Các bộ phận chính và thiết bị phụ trợ, bao gồm động cơ, động cơ diesel, bơm thủy lực, hộp giảm tốc và một số van trọng điểm và phụ kiện thủy lực, đều là các sản phẩm có thương hiệu nổi tiếng.
2) Hiệu suất cao
Mô-men xoắn lớn, động cơ mạnh mẽ, thiết kế hợp lý và thiết thực, chế độ điều khiển tiên tiến và dài 6 mét
(19,7 feet) khoan đảm bảo hiệu quả hoạt động cao của giàn khoan.
3) Bảo vệ môi trường
Động cơ diesel được thiết kế chuyên nghiệp để giảm thiểu tiếng ồn và các tạp chất khác (Tiếng ồn không thể vượt quá 72db), làm cho giàn khoan phù hợp hoạt động ở khu vực thành thị.
4) Tiết kiệm năng lượng
lực và nhiệt thải ở mức tối thiểu.
HYDX-6 có ngoại hình xuất sắc, cấu trúc đầm chặt, chức năng đáng tin cậy và hệ điều hành linh hoạt. Tất cả những yếu tố này đã làm cho giàn khoan lựa chọn tốt nhất trong số các sản phẩm cùng một trong cả hai thị trường trong và ngoài nước.
2 . Phạm vi ứng dụng
HYDX-6 có thể được áp dụng cho cả khoan nghiêng và dọc. Là một thiết bị được trang bị kim cương và hợp kim cacbua, nó có thể được sử dụng trong các lĩnh vực địa chất, luyện kim, khai thác than, công nghiệp nuke và đo thủy văn.
II. Thông số Hiệu suất chính của HYDX-6
Các con số trong các bảng này đã được tính toán, dựa trên các kinh nghiệm hiện trường, và có thể được mong đợi hợp lý. Khả năng khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện treo, kỹ thuật khoan và thiết bị được sử dụng.
Động cơ diesel | Mô hình | Cummins 6CTA 8.3-C240 (turbocharged và làm mát bằng nước) |
Chuyển | 8.3L (2,19 gallons Mỹ) | |
| Quyền lực | 179kW (240HP) |
| RPM ròng (Cài đặt gốc) | 2200 vòng / phút |
| BQ | 2000 m (6560 bộ) |
Dung tích khoan | NQ | 1600 m (5248 bộ) |
HQ | 1300 m (4264 bộ) | |
| PQ | 1000 m (3280 feet) |
| Xoay động cơ | Động cơ thủy lực kép và máy phát điện xoay chiều: SAUER-DANFOSS |
| RPM | Hai ca / Thay đổi Không Gia tốc 0-1100 vòng / phút |
| Tỷ lệ | Lần đầu tiên 8.776: 1 lần 2 2.716: 1 |
| Đầu mở | đường trượt ngang với ổ thủy lực |
Đầu khoan | Chì thủy lực (PQ) | Dụng cụ mở nắp thủy lực, kẹp kẹp đĩa, thông thường có nắp trục kiểu C có chiều dài 222 400 N |
Tối đa Mô men | 6400 N · m (4717 lbf · ft) | |
Giữ đường kính | 121 mm (4,76 inch) | |
Tối đa Nâng công suất của trục chính | 220 kN (49456 lbf) | |
Tối đa Nguồn cấp điện | 110 kN (24728 lbf) |
Chân kẹp | Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) thông qua lỗ Ф154mm (6,06 inch) |
| Cân nặng | 14500 Kg (31973 lb) |
Khác | Kích thước giao thông (L × W × H) | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inch) |
Phương thức vận tải | Thép Crawler |
