Trạm khoan định vị khai thác thủy lực đầy đủ với mô men xoắn cao, máy cẩu

Các giàn khoan khai thác thủy lực đầy đủ với mô-men xoắn cao, bánh xích

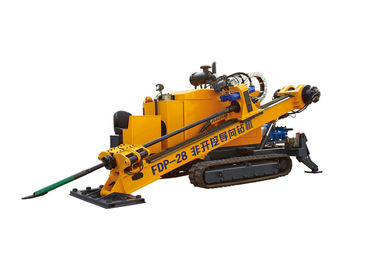

The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. Giàn khoan định hướng ngang FDP-28 được điều khiển với hệ thống thủy lực đầy đủ. Propelled with its own crawlers. Được đẩy với các trình thu thập thông tin riêng của mình. With reasonable structure, easy operation, high efficiency; Với cấu trúc hợp lý, vận hành dễ dàng, hiệu quả cao; main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; các thành phần thủy lực chính, động cơ và bơm bùn tất cả được lựa chọn và áp dụng từ các sản phẩm thương hiệu nổi tiếng trong nước như là thiết bị phụ trợ; with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. với dây đai cao su bền của bánh xích, giàn khoan phù hợp để di chuyển trong thành phố mà không có thương tích của mặt đường. And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. Và giàn khoan có thể tự mình bật và tắt trailer tiêu chuẩn và nó nhanh chóng và thuận tiện cho việc vận chuyển và phân bổ. With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. Với trọng tâm thấp, giàn khoan bền và đáng tin cậy và ổn định tốt với cấu trúc duyên dáng.

• Các bộ phận chính và các thành phần phụ trợ được lựa chọn và áp dụng từ các sản phẩm thương hiệu nổi tiếng trong và ngoài nước.

• Áp dụng sức mạnh mạnh hơn và tiếng ồn thấp của động cơ diesel Cummins, giàn khoan phù hợp hơn để được áp dụng cho hiệu suất trong thành phố.

• Với mô-men xoắn cao và hiệu suất ổn định, đầu khoan được điều khiển bởi bốn động cơ song song ở hai tốc độ.

• Với điều khiển từ xa có dây, các cụm theo dõi rất dễ vận hành.

• The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. Máy bơm bùn được điều khiển thủy lực với chuyển số cơ / thay đổi tốc độ vô cấp. The displacement could be adjusted flexibly according to different geological conditions and performance techniques. Sự dịch chuyển có thể được điều chỉnh linh hoạt theo các điều kiện địa chất và kỹ thuật hiệu suất khác nhau.

• Thông qua thanh, đường kính 73mm và dài 3 mét, các dụng cụ khoan được hoàn thiện trong các phụ kiện phù hợp và có thể được sản xuất theo yêu cầu của khách hàng một cách bất thường.

• Được trang bị bộ nhô thủy lực, giàn khoan có thể được điều chỉnh để cân bằng và ổn định với sự thuận tiện và dễ dàng.

• Được trang bị riêng cho đơn vị xử lý bùn, áp dụng phương pháp xử lý lưu trữ tiêm và tuần hoàn, hiệu quả sẽ được tăng lên và cường độ lao động sẽ giảm.

• Thông tin kỹ thuật FDP-28 / FDP / 28Z

  Máy chính
  Sức mạnh của động cơ	132KW (177hp) @ 2200r / phút
  Max. Tối đa Push capacity Công suất đẩy	280KN (62944 lbf)
  Max. Tối đa Pull capacity Sức kéo	280KN (62944 lbf)
  Xếp hạng mô-men xoắn	10000 N · M (7370 lbf · ft)
  RPM trục chính rỗng	Thấp hơn 0-56r ​​/ phút
  	Cao 0-112r / phút
  Cho ăn đột quỵ	3300 mm (130 inch)
  Đường kính lỗ dẫn	130 mm (5,12 inch)
  Góc khoan	0 ° 20 °
  Áp suất của hệ thống thủy lực	20Mpa (2901 psi)
  Tốc độ di chuyển	2-2,6 km / giờ (6560-8528 feet / giờ)
  Phong cách kết cấu	tích hợp với bánh xích cao su và bơm bùn
  Kích thước (L × W × H)	5700 × 2100 × 2000 mm (225 × 83 × 79 inch)
  Cân nặng	8200 kg (18080 lb)
  Bơm bùn
  Sự chỉ rõ	BW-250
  Max. Tối đa Discharge Phóng điện	250 L / phút (66US gallon / phút)
  Áp suất cao nhất	10 Mpa (1450 psi)
  Hệ thống xử lý bùn
  Dữ liệu của động cơ	Động cơ xăng 4KW (5.4HP)
  Thông số bơm	KGP30, 30 M3/ h (1059 feet3/ h)
  Năng lực xử lý bùn	6 M3/ h (212 feet3/ h)
  Bể bùn	2 triệu3 (71 feet3/ h)
  Dụng cụ khoan và hệ thống phụ trợ
  Đặc điểm kỹ thuật của Rod	73 × 3000 mm (2,87 × 118 inch)
  Hướng dẫn bit	130 mm (5,12 inch)
  Mũi khoan	325; 400; 500; 600; 720mm (12,8; 15,7; 19,7; 23,6; 28,3 inch)
  Nhà phân phối	40T (88200 lb)
  Theo dõi	Phần tùy chọn
