Thông tin chi tiết sản phẩm:
|
| Kiểu: | Máy thổi khí quay | Kích thước: | HC-25S / HC-251S / HC-30S / HC-301S ... vv |
|---|---|---|---|
| tần số: | 50Hz | Ứng dụng: | Xử lý nước sục khí, Bệnh viện và phòng thí nghiệm Nước thải Trộn và sục khí |
| Phạm vi áp suất không khí của máy thổi khí quay: | 0,1-0,5 kgf / cm2 | Tên: | Tiêu thụ năng lượng thấp Dòng Hc Dòng Hc 251s Máy thổi khí quay Tiếng ồn thấp |
| Điểm nổi bật: | Máy thổi khí quay hc 251s,máy thổi khí quay hc 30s,máy thổi khí quay 50hz |
||

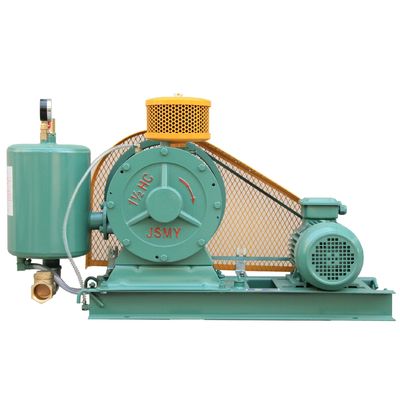

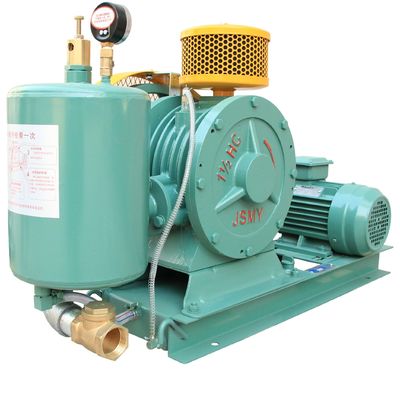

Dễ dàng lắp đặt Tiêu thụ năng lượng thấp Dòng HC Máy thổi khí quay có độ ồn thấp
Cấu tạo và nguyên lý làm việc của máy thổi khí dòng HC series
Phạm vi áp suất không khí của máy thổi khí quay: 0,1-0,5 kgf / cm2
Máy thổi khí quay có cấu tạo tinh tế và chủ yếu bao gồm sáu bộ phận: động cơ, bộ lọc không khí, động cơ chính của máy thổi, buồng khí, đế (và thùng dầu), vòi phun dầu
Quạt gió hoạt động dựa trên sự bù lệch tâm của rôto trong xi lanh, nó làm cho thể tích thay đổi giữa các thùy trong khe rôto để hút, nén và xả khí
Trong quá trình hoạt động, sự chênh lệch áp suất của quạt gió được sử dụng để tự động đưa dầu bôi trơn đến vòi phun nhỏ giọt, nhỏ giọt vào xylanh nhằm giảm ma sát và tiếng ồn, đồng thời giảm lượng khí hồi lưu trong xylanh.
Cấu trúc máy thổi quay và hành trình
Các tính năng:
.Tiếng ồn thấp, tiêu thụ năng lượng thấp, hoạt động ổn định, dễ dàng lắp đặt
.Khả năng chống thay đổi tải, lưu lượng gió ổn định, có buồng khí để thoát khí trơn tru
.Vật liệu tuyệt vời, cấu trúc tinh tế và hiệu suất vượt trội
Các ứng dụng:
Thông số kỹ thuật:
| Cổng xả Dia | | | Tốc độ, vận tốc | DÒNG KHÔNG KHÍ | Ròng rọc đai V | Thắt lưng V | Thùng dầu | Cân nặng | |||||||
| RPM | 0,1kgf / cm2 | 0,2kgf / cm2 | 0,3kgf / cm2 | 0,4kgf / | 0,5kgf / cm2 | người thổi | động cơ | Khối lượng tịnh | Trọng lượng thô | |||||||
| HC-25S | 3/4 ”(20) | 0,37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | số 8" | 3 ” | A-889 | 1,2L (0,9L) | 40kg | 45kg | |
| HC-251S | 3/4 ”(20) | 0,55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | số 8" | 21/2 ” | A-1016 | 1.5L (1.1L) | 44kg | 51kg | |
| HC-30S | 1 ”(25) | 0,55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10 ” | 3 ” | A-1118 | 1.5L (1.1L) | 50kg | 57kg | |
| HC-301S | 1 ”(25) | 0,75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10 ” | 31/2 ” | A-1143 | 1.5L (1.1L) | 50kg | 57kg | |
| HC-40S | 11/4 ”(23) | 0,75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12 ” | 4" | A-1321 | 2,5L (1,7L) | 80kg | 88kg | |
| HC-401S | 11/4 ”(32) | 1,5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12 ” | 41/2 ” | A-1321 | 2,5L (1,7L) | 85kg | 93kg | |
| HC-50S | 11/2 ”(40) | 1,5KW | 50HZ | 430 | 1,2 | 1,15 | 1.1 | 1,08 | 1,05 | 14 ” | 4" | A-1600 | 3.5L (2.3L) | 120kg | 130kg | |
| HC-501S | 11/2 ”(40) | 2,2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14 ” | 41/2 ” | A-1600 | 3.5L (2.3L) | 125kg | 135kg | |
| HC-60S | 2 ”(50) | 2,2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16 ” | 5 ” | B-1880 | 5.5L (3.8L) | 190kg | 223KG | |
| HC-601S | 2 ”(50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2.3 | 2,25 | 16 ” | 6 ” | B-1880 | 5.5L (3.8L) | 200kg | 233KG | |
| HC-80S | 21/2 ”(65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18 ” | 51/2 ” | B-2108 | 8L (6L) | 250kg | 268kg | |
| HC-801S | 21/2 ”(65) | 5,5KW | 50HZ | 500 | 3,65 | 3.6 | 3.5 | 3,4 | 3,3 | 18 ” | 6 ” | B-2134 | 8L (6L) | 275kg | 293KG | |
| HC-100S | 3 ”(80) | 5,5KW | 50HZ | 390 | 4,5 | 4,45 | 4.4 | 4.3 | 4.2 | 20 ” | 51/2 ” | B-2362 | 20L (16L) | 375kg | 395kg | |
| HC-1001S | 3 ”(80) | 7,5KW | 50HZ | 420 | 5,6 | 5.5 | 5,4 | 5.3 | 5.2 | 20 ” | 6 ” | B-2362 | 20L (16L) | 390kg | 410kg | |
Bản vẽ và lắp đặt máy thổi quay
Đơn vị: mm
Đơn vị: mm
| Người mẫu | MỘT | NS | NS | NS | E | NS | NS | NS | tôi | NS | K | L | NS | n | O | Kích thước P |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4 ” |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4 ” |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 ” |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 ” |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 ” |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 ” |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 ” |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 ” |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 ” |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 ” |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 ” |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 ” |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 ” |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 ” |
