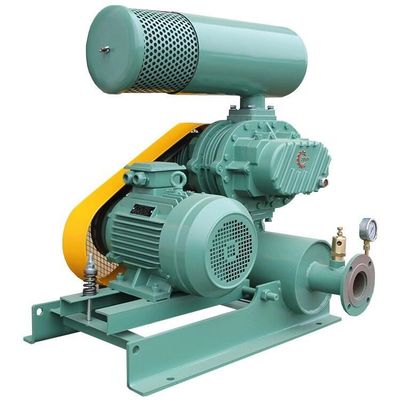

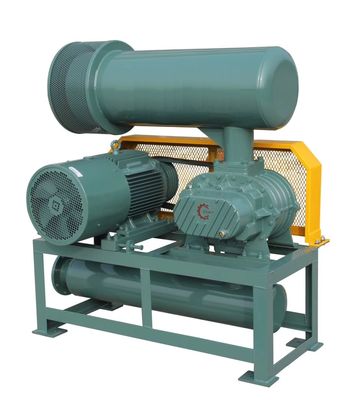

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi
Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi

Hình ảnh lớn :  Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JSMY
Chứng nhận: ISO9001
Số mô hình: SL4005 / SL5003 / SL5006 / SL5009
Thanh toán:
Số lượng đặt hàng tối thiểu: Không có
Giá bán: Negotiable
chi tiết đóng gói: Gói tiêu chuẩn xuất khẩu
Thời gian giao hàng: 1 tuần
Điều khoản thanh toán: L / C, T / T
Tiếp xúc

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi

Sự miêu tả
Kiểu: Máy thổi khí Roots Kích thước: SL4005 / SL5003 / SL5006 / SL5009 .. vv
Cách làm mát: Làm mát bằng không khí và làm mát bằng nước Ứng dụng: Máy thổi hoặc máy hút chân không
Trang web đã cài đặt: nhiệt độ trong nhà, ngoài trời, môi trường xung quanh, cho dù có nơi nguy hiểm Đường lái xe: Khớp nối, đai chữ V
Điểm nổi bật:

Máy thổi khí kiểu sl4005

,

máy thổi khí kiểu sl4005

,

máy thổi khí làm mát bằng nước



Độ ồn thấp Cấu trúc nhỏ gọn ba thùy thùng dầu đôi Máy thổi khí





Mô tả Sản phẩm



1) Roots blower là một quạt thể tích.

2) Lưu lượng không khí tỉ lệ thuận với tốc độ.Cánh quạt ba thùy quay mỗi lần, và hai cánh quạt thở và xả trong ba lần

So với loại hai thùy, xung khí ít hơn, tải thay đổi nhỏ hơn, độ bền cơ học mạnh hơn, tiếng ồn thấp và rung động nhỏ.

3) Có 2 cánh quạt ba thùy trên hai trục song song.Khe hở nhỏ là giữa các cánh quạt và bề mặt bên trong của bể hình elip và mỗi cánh quạt.

Cánh quạt quay với tốc độ không đổi theo chiều ngược lại.Một lượng khí nhất định được bao quanh bởi bể chứa và các cánh bơm được vận chuyển từ phía hút sang phía xả

4) Mỗi ​​bánh công tác và bánh răng đồng bộ hóa luôn giữ vị trí pha chính xác, không xảy ra tiếp xúc lẫn nhau, vì vậy nó có thể được tăng tốc mà không cần bôi trơn bên trong, nó đơn giản, hoạt động ổn định và hiệu suất, nó thích ứng với nhiều mục đích và sử dụng rộng rãi phạm vi các lĩnh vực.





Nguyên lý hoạt động của cánh quạt ba thùy

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 0



Cấu trúc chính

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 1





Những đặc điểm chính:

  • Được truyền động bởi bánh răng đồng bộ xoắn ốc: Truyền lực cân bằng, tiếng ồn thấp
  • Áp dụng đường cong cánh quạt tiên tiến trên thế giới: tăng tỷ lệ thể tích, hiệu quả cao
  • Tất cả các vòng bi đều được nhập khẩu từ NSK hoặc SKF, nó có khả năng chịu tải tốt và tuổi thọ cao.
  • Phớt dầu được sử dụng phốt CR nhập khẩu từ Mỹ.
  • Cách làm mát là làm mát bằng không khí và làm mát bằng nước
  • Cánh quạt sử dụng cấu trúc tích hợp cánh quạt & trục.Nó tránh được các khuyết tật của cơ cấu chia trục bánh công tác.
  • Cấu trúc nhỏ gọn, cấu trúc cánh quạt đầu vào và đầu ra giống nhau, lắp đặt linh hoạt
  • Có nhiều cách cài đặt khác nhau.Máy thổi khí có thể được lắp đặt vào cửa hút gió ngang và cửa hút gió thẳng đứng bằng cách sử dụng cùng một đáy
  • Nó cũng có thể thay đổi vị trí của trục truyền động, ổ trục phải hoặc trái, ổ trục trên hoặc trục dưới
  • Cấu trúc thùng dầu kép, bôi trơn dạng tia được sử dụng trên đầu bánh răng và đầu truyền động, giúp cải thiện khả năng tản nhiệt tốt hơn, đồng thời cải thiện hiệu quả bôi trơn tốt hơn của ổ trục và bánh răng



Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 2Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 3



Tham khảo cách lắp đặt máy thổi khí Roots





Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 4

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 5



Trung tâm gia công CNC cánh quạt



Bánh công tác là bánh công tác và trục tích hợp có hình dạng của QT500-7.Nó được xử lý toàn bộ bởi trung tâm gia công để tránh những thiếu sót do sự tách rời của bánh công tác và trục (biến dạng, giãn nở nhiệt, lệch, mòn, v.v.)





Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 6Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 7Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 8Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 9





Trung tâm Kiểm tra Hiệu suất Máy thổi khí Roots



Công ty chúng tôi sử dụng hệ thống kiểm tra máy thổi rễ vi máy tính được hợp tác phát triển bởi các tổ chức nghiên cứu và phát triển thử nghiệm nổi tiếng của chúng tôi ở Trung Quốc dưới sự hướng dẫn kỹ thuật của các công ty Nhật Bản và Mỹ.

Hệ thống thử nghiệm này giới thiệu hệ thống giám sát và thu nhận tín hiệu CRAS tiên tiến

Theo tiêu chuẩn công nghiệp quốc gia << Phương pháp thử nghiệm hiệu suất máy thổi khí Roots mục đích chung JB / T8941.2-1999 >>, nó được trang bị các cảm biến tín hiệu và dụng cụ hiển thị khác nhau đáp ứng các yêu cầu về độ chính xác của thử nghiệm, độ tin cậy cao và dễ dàng quan sát.

Nó thu thập luồng không khí, áp suất gió, tiếng ồn, độ rung, tốc độ, nhiệt độ, dòng điện, điện áp và các tín hiệu khác vào máy tính.Nó có thể thực hiện giám sát trực tuyến, phân tích, lưu trữ hồ sơ bằng máy tính và nó là cấp độ hàng đầu trong số các đối tác trong nước





Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 10Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 11



Lựa chọn mô hình máy thổi rễ:

  1. Ứng dụng: Quạt gió hoặc chân không
  2. Tính chất của không khí: tên không khí, trạng thái, nhiệt độ, liệu nó có ăn mòn và nổ hay không.

Trong trường hợp có lẫn không khí, hãy cho biết tỉ lệ thành phần và khối lượng phân tử.

  1. Áp suất: Kgf / Cm2 , mmH2o, mmHg, Pa
  2. Luồng không khí: M3/ phút điều kiện tham chiếu (N: 01, áp suất khí quyển tiêu chuẩn, luồng không khí trạng thái không khí khô)

Điều kiện tiêu chuẩn (S: 201, áp suất khí quyển tiêu chuẩn, độ ẩm tương đối 65% luồng không khí trạng thái)

Điều kiện hút (Áp suất nhiệt độ hút, giá trị nhiệt độ)

  1. Vị trí lắp đặt: trong nhà, ngoài trời, nhiệt độ môi trường xung quanh, cho dù có nơi nguy hiểm
  2. Động cơ: mô hình, công suất đầu ra, số lượng cực, các yêu cầu khác
  3. Đường lái xe: Khớp nối, đai chữ V
  4. Khác: Thời gian chạy, phụ kiện và phụ tùng thay thế, sơn màu
  5. Phạm vi cho phép của dòng không khí ở áp suất quy định là ± 5%





Thông số kỹ thuật

người mẫu

Khí thải

Port Dia

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2
RPM 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa

NS3/

min

 KW

NS3/

min

 kW

NS3/

min

 KW

NS3/

min

 KW

NS3/

min

 KW

NS3/

min

 KW

NS3/

min

 KW NS3/ phút KW





SL

4005



50

(2 ”)

 1000 2,46 0,80 2,11 1,30 1,88 1,80 1,67 2,40 1,48 2,90 1,25 3,50
1200 3,11 0,90 2,78 1,60 2,53 2,20 2,32 2,90 2,13 3,50 1,91 4,20 1,76 4,70
1400 3,76 1.10 3,43 1,80 3,18 2,60 2,97 3,30 2,78 4,10 2,56 4,90 2,42 5,50
1600 4,41 1,20 4.08 2,10 3,83 2,90 3,62 3,80 3,43 4,70 3,22 5,60 3.07 6.30
1800 5,06 1,40 4,73 2,30 4,48 3,30 4,27 4.30 4.08 5.30 3,87 6,20 3,72 7.10
2000 5,71 1,50 5,38 2,60 5.13 3,70 4,92 4,80 4,73 5,90 4,52 6,90 4,38 7.90
2200 6,36 1,70 6,03 2,80 5,78 4,00 5.57 5,20 5,38 6,40 5.18 7.60 5,03 8,70



SL

5003



65

(2,5 ”)

 800 2,37 1,00 2,02 1,60 1,75 2,10 1,63 2,60 1,43 3,20 1,23 4.02
1000 3,18 1,30 2,83 2,00 2,56 2,60 2,43 3,30 2,13 4,00 1,95 4,60 1,75 5,50
1200 3,98 1,50 3,63 2,40 3,36 3,20 3,13 4,00 2,93 4,80 2,75 5,60 2,59 6,40
1400 4,78 1,80 4,43 2,70 4,16 3,70 3,94 4,60 3,74 5,60 3.56 6,50 3,39 7.40 3,24 8,40
1600 5,59 2,10 5,24 3,00 5.17 4,20 4,94 5.30 4,68 6,40 4,56 7.40 4,29 8,50 4,14 9,60
1800 6,39 2,30 6,04 3,50 5,87 4,70 5,75 5,90 5,45 7.10 5.17 8,50 5,09 9,60 4,98 10,80
2000 7.20 2,60 6,85 3,90 6,66 5.30 6,54 6,60 6,35 7.90 6,06 9,60 5,80 10,60 5,65 12.00
2200 8.00 2,80 7.65 4.30 7,38 5,80 7.16 7.30 6,96 8,70 6,78 10,6 6,61 11,70 6,45 13,20

























































người mẫu

Khí thải

cổng Dia

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW



SL

5006



100

(4")

 800 3,84 1,30 3,35 2,20 2,97 3,00 2,66 3,80 2,38 4,70 2,12 5,50
1000 5,34 1,70 4,98 2,70 4,78 3,80 4,66 4,80 4,53 5,90 4,38 6,90 3,97 7.90
1200 6,36 2,00 6,25 3,30 6,01 4,50 5,88 5,80 5,46 7.00 4,98 8,88 4,65 9,50
1400 7.88 2,30 7.78 3,80 7,56 5.30 7.46 6,70 7.23 8,20 6,90 9,70 6,56 11.10 6,34 12,60
1600 9,70 2,70 9.55 4.30 9.37 6,00 9,12 7.70 8,76 9,40 8.21 11.00 8.05 12,70 7.88 14,40
1800 11,13 3,00 11.00 4,90 10,67 6,80 10,23 8,70 9,88 10,50 9,50 12,40 9.18 14h30 8,89 16,20
2000 12,39 3,30 12,22 5,40 11,78 7.50 11,56 10,20 11,34 11,70 11.11 13,80 10,89 15,90 10,22 18,00
2200 13,64 3,70 13,15 6,00 12,78 8h30 12.46 10,60 12,18 12,90 11,93 15,20 11,69 17,50 11.48 19,80



SL

5009



100

(4")

 800 5,83 1,70 5,20 2,90 4,72 4,20 4,32 5,40 3,96 6,00 3,62 6,90
1000 7,98 2,10 7.67 3,70 7,32 5,20 7,04 6,70 6,80 8h30 6,45 9.30
1200 9,50 2,60 8,87 4,40 8,39 6,20 7.99 8.10 7.63 9,90 7.21 10,90
1400 11,33 3,00 10,71 5.10 10,23 7.30 9,82 9,40 9,47 11,60 9,12 12,60
1600 13,17 3,40 12,54 5,90 12.03 8h30 11,66 10,80 11h30 13,20 10,78 15,20
1800 15,00 3,90 14,38 6,60 13,90 9,40 13.49 12.10 13,14 14,90 12,14 16,90
2000 16,84 4.30 16,21 7.40 15,73 10,40 15,33 13,50 14,97 16,50 13,57 18,50
2200 18,67 4,70 18.05 8.10 17,57 11,50 17,16 14,80 16,81 18,20 16.11 20,20





người mẫu

Đường ống xả

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW



SL

6005



80

(3 ”)

 800 4,63 1,70 4.07 2,70 3,65 3,60 3,29 4,60 2,97 5,60 2,68 6,60 2,42 7.60
1000 6.13 2,10 5.57 3,30 5.14 4,60 4,78 5,80 4,46 7.10 4,17 8h30 3,91 9,50 3,66 10,80
1200 7.62 2,50 7,07 4,00 6,64 5,50 6.28 7.00 5,96 8,50 5,67 10.00 5,76 11,50 5,00 12,90
1400 9,12 2,90 8,56 4,60 8.13 6,40 7,77 8.10 7.45 9,90 7.17 11,60 6,90 13,40 6,65 15,10
1600 10,61 3,30 10.06 - 9,63 7.30 9.27 9.30 8,95 11h30 8,66 13h30 8,40 15h30 8.15 17,30
1800 12,11 3,70 11,55 6,00 11,12 8,20 10,76 10,50 10.44 12,70 10.16 14,90 9,89 17,20 9,64 19,40
2000 13,60 4,10 13.05 6,60 12,62 9.10 12,26 11,60 11,94 14,10 11,65 16,60 11,39 19,10 11,14 21,60



SL

6008



125

(5 ”)

 800 7.41 2,30 6,51 3,80 5,83 5,40 5,25 7.00 4,74 8,60 4,28 10,20 3,86 11,80
1000 10.45 2,80 9,88 4,80 9,46 6,80 9,12 8,80 8,53 10,80 8.21 12,80 7.88 14,80 7.12 16,70
1200 12,98 3,40 12,29 5,80 11,61 8,20 11,12 10,50 10,52 12,90 10,21 15h30 9,64 17,70 9,25 20.10
1400 15,58 3,90 15.12 6,70 14,77 9,50 14.42 12.30 13,91 15,10 13,45 17,90 13.01 20,70 12,64 23,40
1600 16,97 4,50 16,45 7.70 15,99 10,90 15.43 14,10 14,97 17,20 14,35 20,40 13,67 23,60 13.03 26,80
1800 19,67 5.10 19.46 8,70 18,99 12,20 18,50 15,80 18.10 19,40 17,78 23.00 17,40 26,60 17.03 30,10
2000 21,75 5,60 20,85 9,60 20,17 13,60 19,59 17,60 19.08 21,60 18,62 25,50 18,20 29,50 17,81 33,50



người mẫu

Khí thải

cổng Dia

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW



SL

6015



150

(6 ”)

 800 14,90 3,60 14,22 6,60 13,94 9,60 12,86 12,60 10,40 14h30 8,70 16,30
1000 19,38 4,60 18,71 8h30 17.43 12.00 16,34 15,80 15,20 19,93 14,20 22,93
1200 22,87 5,50 21,20 10.00 19,91 14,40 18,83 18,90 17,83 21,40 16.07 23,40
1400 27,36 6,40 25,68 11,60 24,40 16,80 23,31 22.10 22.02 25,00 20.12 28,00
1600 31,84 7.30 30,17 13h30 28,88 19,30 27,80 25,20 26,21 28,60 24,56 31,60
1800 36,33 8,20 34,65 14,90 33,37 21,70 32,28 28,40 30,40 32,20 27.49 36,20
2000 40,81 9.10 39,14 16,60 37,85 24.10 36,77 31,50 34,59 35,70 30,50 39,70



SL

7006



100

(4")

 700 6,93 2,10 6.26 3,60 5,75 5,00 5,32 6,40 4,94 7.80 4,59 9.30 4,27 10,70 4,24 10,90
800 8.15 2,50 7.48 4,10 6,97 5,70 6,54 7.30 6.16 9.00 5,81 10,60 5,50 12,20 5,20 13,80
1000 10,59 3,10 9,92 5.10 9,41 7.10 8,98 9,20 8,60 11,20 8.25 13,20 7,94 15h30 7.64 17,30
1200 13.03 3,70 12,36 6.10 11,85 8,60 11.42 11.00 11.04 13,40 10,69 15,90 10,38 18.30 10.08 20,80
1400 15.47 4.30 14,81 7.10 14,29 10.00 13,86 12,80 13.48 15,70 13,13 18,50 12,82 21,40 12,52 24,20
1600 17,91 4,90 17,25 8,20 16,73 11,40 16,30 14,70 15,92 17,90 15,58 21,20 15,26 24,40 14,96 27,70







người mẫu

Khí thải

cổng Dia

MM



tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW



SL

7011



150

(6 ”)

 700 12,99 3,30 11,87 5,90 11,77 8,60 11,45 11,20 10,98 13,80 10.09 16,40 9.56 19.00
800 16,23 3,80 15.11 6,80 14,78 9,80 14,54 12,80 13,90 15,70 13,33 18,70 12,80 21,70 12,11 24,70
1000 20,71 4,80 19,59 8,50 18,74 12,20 18.02 16,00 17,38 19,70 16,81 23,40 16,28 27,10 14,79 30,90
1200 24,88 5,70 24.11 10.00 23,25 14,50 22,52 19.00 21,88 23,40 21,31 27,90 20,78 32,40 19,28 36,90
1400 29,72 6,50 28,59 11,70 27,73 16,90 27,00 22.10 26,36 27,40 25,79 32,60 25,26 37,80 24,76 43,00
1600 33,20 7.40 32.07 13,40 31,21 19,30 30.48 25,30 29,84 31,30 29,27 37,20 28,74 43,20 28,24 49,20



SL

7018



200

(số 8")

 700 21,55 4,80 19,79 9.10 18,45 13,40 17,33 17,60 16,30 18,50 14,80 19,50
800 26,22 5,50 25.46 10,40 24.12 15h30 23,56 20,20 22,70 26,50 20,70 30,50
1000 32,54 6,90 30,79 13,00 29,45 19,10 28,32 25,20 27,60 30.34 25,60 35.34
1200 39,87 8h30 38.12 15,60 36,77 22,90 35,65 30,20 34,90 35,60 32,63 40,60
1400 47,20 9,70 45.44 18,20 44,10 26,70 42,98 35,30 40,00 39,45 37,00 44,45
1600 54,53 11.00 52,77 20,80 51.43 30,60 50,30 40,30 48,65 44,20 43,55 50,20









người mẫu

Khí thải

cổng Dia

MM



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW



SL

8016



200

(số 8")

 700 20,38 7,05 18,18 10,56 16,54 14,36 15.11 17,37 13,90 21,58 12,80 25,78
850 25,87 8,56 23,67 13,38 22.02 17.44 20,60 21,10 19,39 26,20 18,29 31,30
1000 31,35 10.08 29,16 15.09 27,51 20,52 26.09 24,82 24,88 30,82 23,78 36,82 22,72 42,83 21,80 48,83
1150 36,84 11,59 34,65 17,35 33,00 23,59 31,57 28,54 30,37 35,45 29,27 42.35 28,21 49,25 27,29 56.15
1250 40,50 12,60 38,30 18,86 36,66 25,65 35,23 31.02 34.02 38,53 32,93 46.03 31,87 53,53 30,95 61.04
1400 45,99 14.11 43,79 21.12 42.15 28,72 40,72 34,75 39,51 43.15 38.41 51,55 37.35 59,96 36,44 68,36
1500 49,65 15.11 47,45 22,63 45,80 30,78 44,38 37,23 43,17 46,23 42.07 55,24 41.01 64,24 40,10 73,24



SL

8024



250

(10 ”)

 700 30,85 9.34 27,73 14,94 25,32 20,92 23,29 25,74 21,54 32.04 19,95 38,33
850 39.07 11,34 35,95 18,14 33,54 25.41 31,51 31,26 29,76 38,90 28,17 46,54
1000 47,29 13.34 44,17 21,34 41,76 29,89 39,73 36,77 37,98 45,77 36,39 54,76
1150 55,51 15,34 52,39 24,54 49,98 34,37 47,95 42,29 46,20 52,63 44,61 62,97
1250 60,99 16,67 57,87 26,67 55.46 37.36 53.43 45,97 51,68 57,21 50.09 68,45
1400 69,21 18,67 66.09 29,87 63,68 41,85 61,65 51.48 59,90 64,27 58,31 76,66
1500 74,69 20.01 71,57 32,00 69,16 44,84 67,13 55,16 65,38 68,65 63,79 82,14







người mẫu

Cổng ra

Dia

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW





SL

9020





250

(10 ”)

 700 34,83 10.06 31,68 16,32 29,26 23.00 27,20 28,40 25.44 35.35 23,81 42,31
850 43,92 12,22 40,77 19,82 38.35 27,93 36,29 34.48 34,53 42,93 32,89 51.38
1000 53.01 14,37 49,86 23,32 47.43 32,86 45.37 40,57 43,62 50,50 41,98 60.44 40.47 70.38 39,13 80,32
1150 62.09 16,53 58,94 26,82 56,52 37,79 54.46 46,65 52,70 58.08 51.07 69,51 49,55 80,94 48,22 92,37
1250 68.15 17,96 65,00 29.15 62,58 41.08 60,52 50,71 58,76 63,13 57,13 75,55 55,61 87,98 54,28 100,40
1400 77,24 20.12 74.09 32,64 71,66 46.01 69,60 56,79 67,85 70,71 66,21 84,62 64,70 98,54 63,36 112,45
1500 83,30 21,56 80.15 34,98 77,72 49,30 75,66 60,85 73,91 75,76 72,27 90,67 70,76 105,57 69.42 120.48







SL

9030







300

(12 ”)

 700 52,65 13,82 48.12 23,54 44,68 33,83 41,78 42,20 39,24 52,61 36,97 63.01
850 66,25 16,79 61,71 28,58 58,27 41.08 55.37 51,24 52,83 63,88 50,57 76,52
1000 79,84 19,75 75,31 33,62 71,86 48,32 68,96 60,28 66.43 75.15 64,16 90.02
1150 93.43 22,71 88,90 38,67 85.46 55,57 82,56 69,33 80.02 86,43 77,75 103,52
1250 102.49 25,67 97,96 43,71 94,52 62,82 91,62 78,37 89.08 97,70 86,82 117.03
1400 116,09 27,65 111,56 47.07 108,11 67,65 105,21 84,40 102,68 105,21 100,41 126.03
1500 125.15 29,62 120,62 50.44 117,18 72.49 114,28 90.43 111,74 112,73 109,47 135.03
Người mẫu

Cổng xả Dia

(MM)



Tốc độ, vận tốc

 Áp suất khác nhau cho lưu lượng khí vào khác nhau (M3/ phút) & công suất trục (kw)
0,1kgf / cm2 0,2kgf / cm2 0,3kgf / cm2 0,4kgf / cm2 0,5kgf / cm2 0,6kgf / cm2 0,7kgf / cm2 0,8kgf / cm2



RPM

 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0,01Mpa 0,02Mpa 0,03Mpa 0,04Mpa 0,05Mpa 0,06Mpa 0,07Mpa 0,08Mpa
NS3/ phút KW NS3/ phút kW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW NS3/ phút KW





SL

10027





300

(12 ”)

 800 74.04 17,21 69,22 29,60 65,60 42,71 62,59 53.39 59,88 66,58 57,57 79,77
900 79.06 19,36 74,24 33,30 70,63 48.05 67,61 60.07 64,90 74,90 62,59 89,74
1000 89,11 21,51 84,29 37,00 80,67 53.39 77,66 66,74 74,95 83,23 72,64 99,71 70.32 116,19 68,32 132,68
1100 99,16 23,66 94,34 40,70 90,72 58,73 87,70 73.42 84,99 91,55 82,68 109,68 80,37 127,81 78,36 145,94
1250 114,23 26,89 109.41 46,25 105,79 66,74 102,77 83.43 100.06 104.03 97,75 124,64 95,44 145,24 93.43 165,85
1400 129,30 30.11 124.47 51,80 120,86 74,74 117,84 93.44 115,13 116,52 112,82 139,59 110,51 162,67 108,50 185,75




SL

10034



350

(14 ”)

 800 94.08 20,95 88,39 36,78 84.08 53.48 80.41 67,13 77,24 83,75 74,33 100,37
900 100.42 23,57 94,72 41,38 90.41 60,17 86,74 75,52 83,57 94,22 80,66 112,92
1000 113.08 26,19 107,38 45,98 103.07 66,85 99,40 83,91 96,24 104,69 93,32 125.47
1100 125,74 30.12 120.04 52,87 115,74 76,88 112.06 96,50 108,90 120,39 105,99 144,28
1250 144,73 34.05 139.04 59,77 134,73 86,91 131.06 109.09 127,89 136,10 124,98 163.10
1400 163,73 36,67 158.03 64,37 153,72 93,59 150.05 117,48 146,89 146,56 143,97 175,65

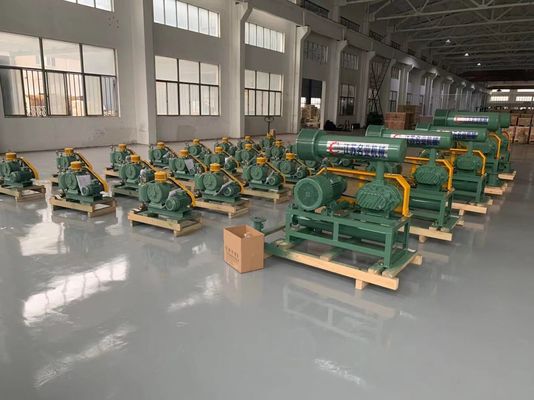

Độ ồn thấp Cấu trúc nhỏ gọn Máy thổi khí Sl4005 Ba thùy Thùng dầu đôi 12



Từ khóa:

bộ phận máy giàn khoan,

giàn khoan địa nhiệt,

Máy thổi khí kiểu sl4005

Chi tiết liên lạc
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

Người liên hệ: Amelia

Tel: 86-18051930311

Fax: 86-510-82752846

Gửi yêu cầu thông tin của bạn trực tiếp cho chúng tôi (0 / 3000)

về

Khoan khoan

Tiết kiệm năng lượng Máy khoan lõi mạnh mẽ 2000m Bề mặt thủy lực đầy đủ

Ròng rọc

BQ NQ HQ PQ Ống đôi ISO Dây lõi thép lắp ráp

Để lại tin nhắn

Chính sách bảo mật | Trung Quốc tốt chất lượng Khoan khoan nhà cung cấp. © 2011 - 2023 sinocoredrill.com. All Rights Reserved.
