| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SINOCOREDRILL |
| Chứng nhận: | ISO9001 ,CE |
| Số mô hình: | CR20 |
| Số lượng đặt hàng tối thiểu: | Thỏa thuận |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | 3 tháng |
| Kiểu: | Máy khoan lõi bề mặt thủy lực đầy đủ | Người mẫu: | CR20 |
|---|---|---|---|
| ĐỘNG CƠ: | Cummins QSLB8.9 (Giai đoạn IIIA của EU) | công suất khoan: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| Kích thước vận chuyển: | 6250×2240×2480mm | Cân nặng: | 13500 kg |
| Làm nổi bật: | Thiết bị khoan lõi bề mặt,242kw Core Drill Rig,8.9L Core Drill Rig |
||

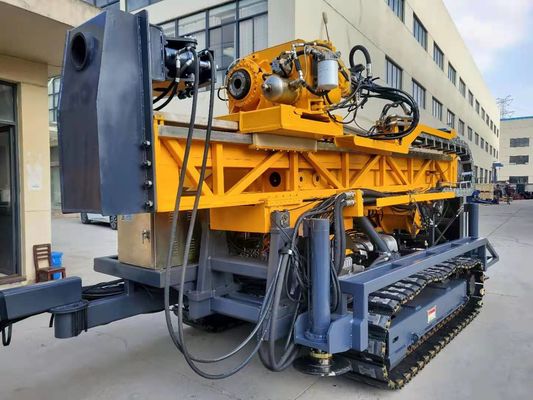

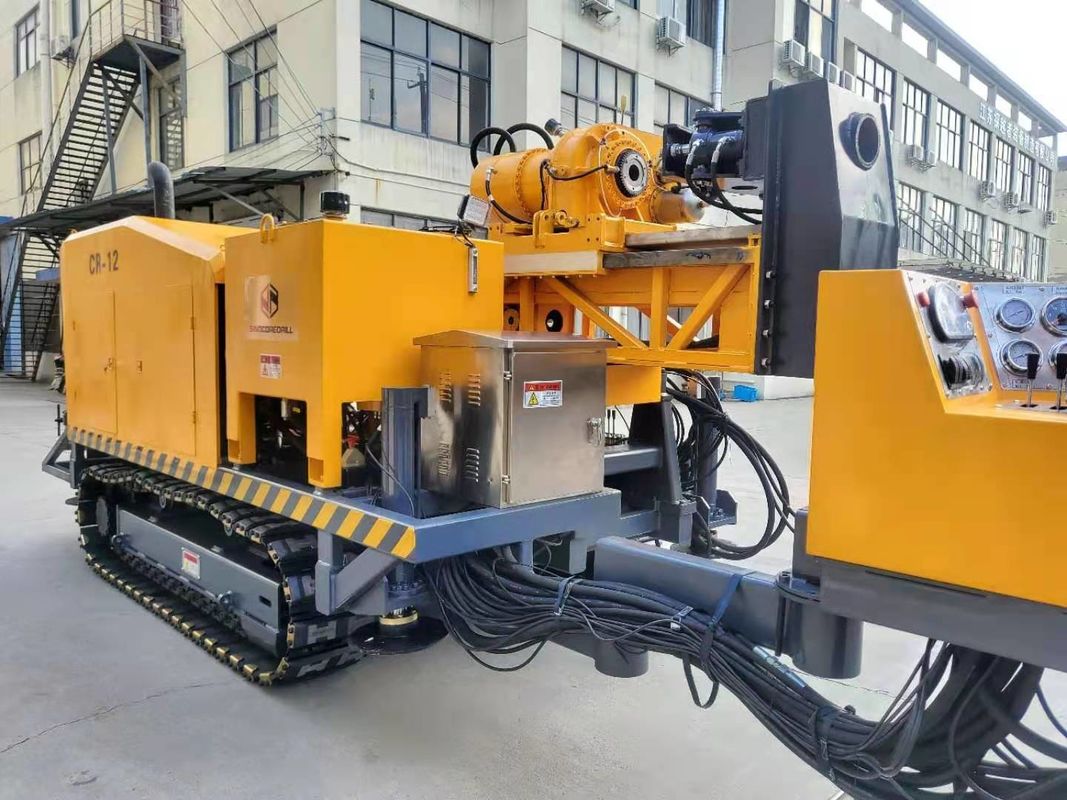

CR20 0 ° - 90 ° 242kw 8.9L NQ 2250m Thiết lập bề mặt hình thành đá sâu Bộ khoan lõi thủy lực đầy đủ
Cập nhật thiết bị tiên tiến của máy khoan HYDX-6.
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements . Máy này được sử dụng cho đồng bằng, địa hình đồi núi, làm việc trong môi trường nhiệt độ cao, khu vực lạnh. Máy chính áp dụng tự động khung gầm crawler, động cơ sức mạnh, bơm bùn,và các cấu trúc tích hợp khác , cũng có thể được tùy chỉnh cấu trúc xe tải nền tảng, nó chủ yếu được sử dụng cho kim loại và phi kim loại khoáng chất vững chắc khảo sát và thăm dò, Ngoài ra cũng có thể được sử dụng trong kỹ thuật thăm dò địa chất,khảo sát thủy địa chất, trinh sát và thăm dò mỏ dầu khí, khoan giếng nước vv.Nó là thiết bị khoan lõi lý tưởng.
|
Động cơ diesel |
Mô hình | Cummins QSLB8.9 (EU Stage IIIA) | ||||||
| Di dời | 8.9L | |||||||
| Sức mạnh | 242kW (325 mã lực) | |||||||
| Tỷ lệ vòng quay | 2100 vòng/phút | |||||||
|
Khả năng khoan |
BQ | 2850 m | ||||||
| NQ | 2250 m | |||||||
| Trụ sở | 1850 m | |||||||
| PQ | 1350 m | |||||||
|
Đầu khoan |
Động cơ xoay |
Động cơ thủy lực hai tốc độ Nhà sản xuất: Rexroth của Đức |
||||||
| RPM |
Ba ca Thay đổi không bước: 0-1250 RPM |
|||||||
| Tỷ lệ |
Thứ nhất 8.2:1 2n 4.2:1 Thứ ba:1 |
|||||||
| Người mở đầu |
cách trượt bên với động cơ thủy lực |
|||||||
|
Chuyển động thủy lực |
294000N Mở thủy lực, Kẹp xuân đĩa, thông thường loại C đóng Khả năng giữ trục 294000 N |
|||||||
| Max. Vòng xoắn | 7550 Nm | |||||||
| Giữ đường kính | 121 mm | |||||||
| Max. Khả năng nâng của Spindle | 320 kN | |||||||
|
Tối đa.
|
140 kN | |||||||
|
Máy bơm chính
|
Bơm thủy lực: Axial Piston thay đổi độ di chuyển Máy bơm triplex để điều khiển máy xoay, máy bơm bùn xoay và jack leveling. Với hệ thống cảm biến tải. |
Nhà sản xuất: Danfoss của Đan Mạch Máy bơm thứ 1: 380LPM ở 35 MPa Máy bơm thứ 2: 260LPM ở 31,5MPa Máy bơm thứ 3: 130 LPM ở 31,5MPa |
||||||
|
Thùng thủy lực |
Công suất | 500 L (111 US Gallon) | ||||||
|
Khả năng nâng chính |
Tốc độ nâng (một dây) | 0-80 m/min (bàn trống trần) | ||||||
| Lực nâng (một dây) | 160 kN | |||||||
| Chiều kính dây thép | 26-28 mm | |||||||
| Chiều dài dây thép | 55 m | |||||||
|
Khả năng nâng dây |
Lực nâng (một dây) | 15 kN ((3372 lbf) (đàn trống trần) | ||||||
| Chiều kính dây thép | 6 mm ((0.24 inch) | |||||||
| Chiều dài dây thép | 3200 m | |||||||
|
Mast |
Chiều cao cột | 9.5m. | ||||||
| góc điều chỉnh cột | 0° ≈ 90° | |||||||
| góc khoan |
45o theo chiều ngang đến 90overtical xuống
|
|||||||
| Chuyện ăn uống | 3700 mm | |||||||
| Động cơ trượt | 1000 mm | |||||||
| Lấy thức ăn | 32 tấn | |||||||
| Động lực cấp | 14 tấn | |||||||
| Dây kéo | 3m hoặc 6m ((9.84foot hoặc 19.68foot) | |||||||
|
Bơm bùn |
Loại | Máy phun bơm 3 chiều | ||||||
| Mô hình | BW500 | |||||||
| Đột quỵ | 110mm ((4.3 inch) | |||||||
| Khối lượng sản xuất | 500 l/phút | |||||||
| Áp suất xả | 8.0 Mpa | |||||||
| Chèn chân | Phạm vi kẹp |
55.5-118 mm qua lỗ Ф165mm |
||||||
|
Các loại khác |
Trọng lượng | 13.50 tấn | ||||||
| Khối lượng vận chuyển | 6250 × 2240 × 2480mm | |||||||
| Cách vận chuyển | Thép Crawler | |||||||
|
Thông tin chi tiết về các thành phần nhập khẩu chính
|
||||||||
| 1 |
Động cơ xoay |
Đức Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
Máy bơm thủy lực |
Danfoss Co. Ltd |
3 | |||||
| 3 |
Van điều khiển chính |
Danfoss Co. Ltd |
2 | PVG100,PVG32-2 | ||||
| 4 |
Máy giảm động cơ kéo chính |
Đức Rexroth GmbH |
1 | |||||
| 5 |
Động cơ kéo thứ cấp |
Tập đoàn American Eaton |
1 | |||||
| 6 |
Động cơ chạy theo đường |
Korea Jijin Hydraulic Co., Ltd |
2 | |||||
| 7 |
Máy nối đàn hồi |
Công ty KTR của Đức |
1 | |||||
| 8 |
Động cơ diesel |
Dongfeng Cummins Power C |
1 | |||||
| 9 |
Bơm bùn |
Jiangsu Elephants Machinery Co., Ltd |
1 | BW320 | ||||
| 10 |
Clamp thủy lực |
Sản phẩm tự sản xuất |
1 | |||||
| 11 |
Máy giữ đầu giếng |
Sản phẩm tự sản xuất |
1 | |||||
| 12 |
Nền tảng vận hành |
Sản phẩm tự sản xuất |
1 | |||||
| 13 |
Chassis crawler |
Sản phẩm tự sản xuất |
1 | |||||
| 14 |
Mast (điện kính thiên văn) |
Sản phẩm tự sản xuất |
1 | |||||
| 15 |
Đầu khoan |
Sản phẩm tự sản xuất |
1 | |||||
| 16 |
Máy tập trung trên và dưới |
Sản phẩm tự sản xuất |
2 | BQ,NQ,HQ | ||||
| 17 |
Miệng của đầu khoan |
2 | BQ,NQ,HQ | |||||
| 18 |
Miệng của người giữ đầu giếng |
2 | BQ,NQ,HQ | |||||
| 19 |
Thiết bị bảo vệ |
Sản phẩm tự sản xuất |
||||||
| 20 |
Hỗ trợ phụ trợ |
1 | ||||||
| 21 |
Phụ kiện của máy |
Sản phẩm tự sản xuất |
1 |
Vòng niêm phong, các bộ phận bơm bùn, công cụ, vv |
||||
