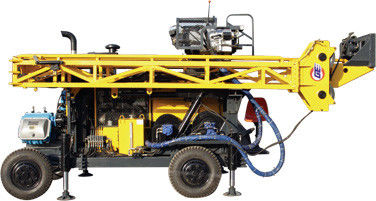

Khoan Khoan, Khoan Lõi Trọng Lực Rig Hydx-5C
I. Giới thiệu chung
1. Tính năng chung của đơn vị:
Thiết bị khoan HYDX-5C Máy khoan thủy lực đầy đủ Rig sử dụng động cơ thủy lực đầy đủ, đường ray lốp.
Đầu khoan được điều khiển bởi động cơ biến đổi với chức năng của hai bánh răng cơ tốc độ dịch chuyển, bước thay đổi tốc độ với một cấu trúc tiên tiến và đơn giản.
Đầu khoan được cho ăn và lái bằng một hệ thống kết nối trục chính và xilanh bằng xích. Hệ thống có chức năng, nếu các thanh piston của xilanh dầu di chuyển một khoảng cách nhất định, đầu khoan di chuyển sẽ tăng gấp đôi khoảng cách.
Tháp có thể được điều chỉnh trong khoảng từ 0 đến 90 độ cho lỗ khoan của nó với trọng tâm thấp và sự ổn định tốt của toàn bộ đơn vị. Giàn khoan cung cấp cho nhà điều hành với một lĩnh vực tốt đẹp của tầm nhìn và điều kiện làm việc rộng và thoải mái. Giàn khoan trông khá trong cấu trúc tổng thể và thể hiện ý tưởng thiết kế của người dân theo định hướng.
1) Hiệu suất đáng tin cậy
Dựa trên phương châm mua thiết bị phụ trợ quan trọng trên toàn cầu, động cơ diesel, bơm thủy lực, van chính, động cơ, bộ phận thu thập thông tin và các phụ tùng thủy lực chính đều được thông qua các sản phẩm nhãn hiệu nổi tiếng trong và ngoài nước.
2) Hiệu suất cao Với mô-men xoắn lớn, phân bổ đơn vị công suất cao và thiết kế cấu trúc hợp lý và phương pháp hoạt động tiên tiến và chiều dài 6 m (19,7 feet) chiều dài của thanh khoan, tất cả đều đảm bảo hoạt động và hiệu quả hoạt động của giàn khoan.
3) Bảo vệ môi trường
Với sự phát thải khí nhà kính thấp hơn của động cơ diesel, thiết kế giảm tiếng ồn chuyên nghiệp, giàn khoan hoàn toàn phù hợp với hoạt động và hiệu suất đô thị.
4) Tiết kiệm năng lượng
Thông qua kỹ thuật kiểm soát tải trọng tiên tiến, thiết bị khoan đã giảm mức tiêu thụ năng lượng và nhiệt lượng xuống mức thấp nhất.
Với một cấu trúc gọn gàng, cấu trúc nhỏ gọn, hiệu suất đáng tin cậy và hoạt động dễ dàng, nó là thiết bị ưu tiên được lựa chọn trong giàn khoan lõi thủy lực đầy đủ của thị trường trong nước hiện nay.
2. Lĩnh vực áp dụng
Máy khoan loại HYDX-5C được sử dụng chủ yếu để khoan lỗ nghiêng và thẳng. Nó có thể được sử dụng cho thăm dò và thăm dò địa chất, luyện kim, than đá, công nghiệp nuke, thủy văn và trong các ngành công nghiệp khác. Nó là một giàn khoan cốt lõi bằng cách sử dụng kim cương và carbide-tipped bit chủ yếu.
Sử dụng hợp lý và bảo dưỡng hợp lý có thể đảm bảo hoạt động tốt nhất và hiệu suất với sự sẵn có và cuộc sống làm việc lâu dài.
Vì vậy, tất cả các khách hàng nên làm theo các hướng dẫn sử dụng để vận hành và bảo trì nghiêm ngặt.
Tất cả các thiệt hại, như thiệt hại thiết bị và thương tật cá nhân và vv, từ các nguyên nhân sau đây, khách hàng phải chịu trách nhiệm về hành động của mình.
· Bất kỳ ứng dụng nào vượt quá những gì được mô tả trong cuốn cẩm nang này.
· Bất kỳ thay đổi nào đối với thiết bị một cách tự phát. Bất kỳ hoạt động hoặc hoạt động nào trái với hướng dẫn và quy định an toàn và / hoặc bất kỳ việc sử dụng nào không tuân theo các yêu cầu của hướng dẫn sử dụng. · Bất kỳ bảo dưỡng nào cho toàn bộ máy và từng bộ phận theo yêu cầu.
II. Các thông số hoạt động chính của HYDX-5C
Các con số trong các bảng này đã được tính toán, dựa trên các kinh nghiệm hiện trường, và có thể được mong đợi hợp lý. Khả năng khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện treo, kỹ thuật khoan và thiết bị được sử dụng.
Động cơ diesel | Mô hình | Cummins 6CTA8.3-C195 (tăng áp và nước tăng áp) |
Chuyển | 8.3L (2,19 gallons Mỹ) | |
| Quyền lực | 145kW (195HP) |
| RPM ròng (Cài đặt gốc) | 2200 vòng / phút |
| BQ | 1500 m (4920 feet) |
Dung tích khoan | NQ | 1300 m (4264 bộ) |
HQ | 1000 m (3280 feet) | |
| PQ | 680 m (2230 feet) |
Đầu khoan | Xoay động cơ | Động cơ thủy lực kép - biến và máy phát điện xoay chiều: SAUER-DANFOSS |
RPM | Hai ca / thay đổi không chậm chân 0-1145 RPM | |
Tỷ lệ | Lần đầu tiên 8.776: 1 lần 2 2.716: 1 | |
Đầu mở | đường trượt ngang với ổ thủy lực | |
Chì thủy lực (PQ) | Dụng cụ mở bằng thủy lực, kẹp kẹp đĩa, nắp đóng bình thường công suất giữ trục 222 400 N |
| Tối đa Mô men | 4650 N · m (3427 lbf · ft) |
Giữ đường kính | 121 mm (4,76 inch) | |
Tối đa Nâng công suất của trục chính | 150 kN (33720 lbf) | |
Tối đa Nguồn cấp điện | 75 kN (16860 lbf) | |
Gói bơm chính | Axial Piston thay thế Bơm Triplex để lái của Drill quay đầu, cần trục chính, bơm bùn & Line Winch. | Người tạo: DANFOSS 1st Bơm: 150LPM ở 28.5MPa giây Bơm: 120LPM ở tốc độ 25MPa Máy bơm: 102 LPM ở tốc độ 25MPa |
Bể thủy lực | Sức chứa | 420 L (111 gallons Mỹ) |
| Tốc độ nâng (dây đơn) | 38-70m / phút (trống trống) |
Năng lực của chính | Lực nâng (dây đơn) | 77kN (17310 lbf) |
Hoist | Đường kính dây thép | 18 mm (0,71 inch) |
| Chiều dài dây thép | 50 m (164 feet) |
| Tốc độ nâng (dây đơn) | 164m / phút (trống trống) |
Dung lượng dây dẫn | Lực nâng (dây đơn) | 12 kN (2698 lbf) (trống trống) |
Hoist | Đường kính dây thép | 6 mm (0,24 inch) |
| Chiều dài dây thép | 1500 m (4920 feet) |
| Chiều cao cột buồm | 11 m (36 feet) |
| Góc điều chỉnh cột buồm | 0 ° -90 ° |
| Góc khoan | 45 ° -90 ° |
Cột | Cơn co giật | 3800 mm (150 inch) |
Sliding Stroke | 1500 mm (59 inch) | |
| Kéo thức ăn | 15000kg (33075 lb) |
| Lực đẩy | 7500kg (16538 lb) |
| Rod Pull | 3 m hoặc 6 m (9,84 feet 19,68 feet) |
Bơm bùn | Kiểu | Bơm tuần hoàn Triplex Plunger |
Mô hình | BW250 | |
Cú đánh | 100mm (3,9 inch) | |
Thể tích đầu ra | 250, 145, 90, 52 L / phút (66, 38, 24, 14 gallons Mỹ / phút) |
| Áp suất xả | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) |
Chân kẹp | Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) thông qua lỗ Ф154mm (6,06 inch) |
| Cân nặng | 10000 Kg (22050 lb) |
| Kích thước làm việc (L × W × H) | 5652 x 2130 x 10200mm (222,5 x 83,9 x 401,6 inch) |
Khác | Kích thước giao thông (L × W × H) | 5970 × 2130 × 2730mm (235 × 83,9 × 107,5 inch) |
Phương thức vận tải | Loại lốp |
