Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Dàn khoan theo hướng ngang | Loại nguồn điện: | Thủy lực |
|---|---|---|---|
| Mô hình: | FDP-40 / FDP-40Z | Tối đa Đẩy công suất: | 400KN (89920 lbf) |
| ứng dụng: | đặt ống ngầm | tài liệu: | thép rắn chắc |
| Điểm nổi bật: | hdd horizontal directional drilling,horizontal directional drilling machine |
||

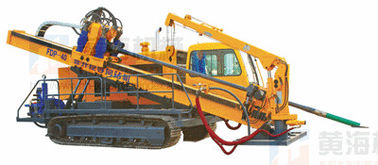

Các mô hình FDP-40 / FDP-40Z là các thiết bị khoan định hướng ngang hoàn toàn thủy lực (Trenchless)
mô-men xoắn cao, đầu ra mạnh mẽ,
cấu trúc hợp lý,
chế độ điều khiển tiên tiến
4.5-m-dài thanh khoan để đảm bảo hiệu suất cao của nó.
Các mô hình FDP-40 / FDP-40Z là những thiết bị khoan định hướng ngang hoàn toàn bằng thủy lực (Trenchless), được tự hành và tích hợp với máy thu thập thông tin cao su. Hai động cơ tốc độ thấp lái đầu nguồn để chạy hai tốc độ. Các giàn khoan được nâng cao về công nghệ và cấu trúc đơn giản. Hệ thống cung cấp dây chuyền của động cơ làm cho hoạt động ổn định và đáng tin cậy. Tháp có thể được điều chỉnh trong phạm vi 8-20 ° để đáp ứng nhu cầu của góc khoan. Với trung tâm trọng lực thấp và được trang bị cần cẩu phụ trợ, chúng hoạt động ổn định và hấp dẫn trong xuất hiện. FDP-40Z là giàn khoan được lắp đặt với thiết bị xử lý thanh khoan tự động.
Tính năng và lợi ích
A.
FDP-40 HDD rig được sử dụng chủ yếu cho việc xây dựng dân dụng đặc biệt là đường ống ngầm đặt, và với 400kN nắp capactity.
Máy chính | |
Sức mạnh của động cơ | YC6M240 175 KW (235HP) (2200 r / phút) |
Tối đa Đẩy công suất | 400KN (89920 lbf) |
Tối đa Khả năng kéo | 400KN (89920 lbf) |
Mômen định mức | 15000 N · M (11055 lbf · ft) |
RPM trục rỗng | Dưới 0-40r / phút |
Cao 0-80r / phút | |
Cơn co giật | 5000 mm (197 inch) |
Đường kính lỗ khoan | 170 mm (6,7 inch) |
Góc khoan | 8 ° 20 ° |
Áp lực của hệ thống thủy lực | 20Mpa (2901 psi) |
Tốc độ đi du lịch | 2 km / h (6560feet / h) |
Kiểu kết cấu | tích hợp với máy thu thập thông tin bằng thép, cần cẩu và bùn bơm |
Kích thước (L × W × H) | 7800 × 2300 × 2350 mm (307 × 90,6 × 92,5 inch) |
Cân nặng | 16000 kg (35280 lb) |
Máy trục | 2T / m (1345 lb / feet), cánh tay thẳng Max 4.5m (14.8 feet) |
Bơm bùn | |
Đặc điểm kỹ thuật | BWF-400 |
Tối đa Phóng điện | 400 L / phút (106 US Gallon / phút) |
Áp suất cao điểm | 10 Mpa (1450 psi) |
Hệ thống xử lý bùn (Tùy chọn) | |
Dữ liệu của động cơ | Động cơ xăng 20.9PS |
Thông số bơm | 100 m 3 / h (3529 feet 3 / h) |
Khả năng xử lý bùn | 16 m 3 / h (565 feet 3 / h) |
Bể bùn | 5 triệu 3 (176 trang 3 ) |
Cân nặng | 500 kg (1103 lb) |
Dụng cụ khoan và hệ thống phụ trợ | |
Đặc điểm của Rod | 89 × 4500 mm (3,5 x 177 inch) |
Hướng dẫn Bit | 170 mm (6,7 inch) |
Tháp | 400, 500, 600, 720, 830, 900mm (15,7; 19,7; 23,6; 28,3; 32,7; 35,4 inch) |
Nhà phân phối | 60T (132300 lb) |
Tracker | Tùy chọn Phần |
