Thông tin chi tiết sản phẩm:
|
| loại hình: | Cốt thép lõi thủy lực HYDX-6 | Sức mạnh: | 179KW |
|---|---|---|---|
| Mô hình: | Commins 6CTA8.3-C240 | Tốc độ: | 2200 vòng / phút |
| BQ: | 2000m | NQ: | 1800m |
| HQ: | 1300m | PQ: | 1000m |
| Trọng lượng: | 14500kg | Số lượng: | File not found. |
| Điểm nổi bật: | Giàn khoan thủy lực,giàn khoan lõi |
||

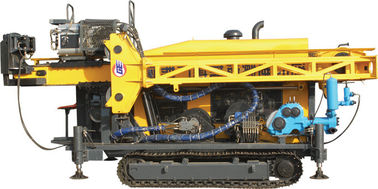

Cummins 6CTA 1300m HQ (89mm) Cáp trục thủy lực hoàn toàn bằng thủy lực HYDX-6
I. Giới thiệu chung
Đây là một giàn khoan hoàn toàn mới đã được phát triển dựa trên các kỹ thuật tiên tiến trên thế giới. HYDX-6 là hợp lý trong thiết kế, xuất sắc trong hoạt động, dễ dàng cho hoạt động và thuận tiện cho việc bảo trì.
Giàn khoan kim cương thủy lực HYDX-6 có thể được áp dụng cho khoan nghiêng và dọc. Là một thiết bị được trang bị kim cương và hợp kim cacbua, nó có thể được sử dụng trong các lĩnh vực địa chất, luyện kim, khai thác than, công nghiệp nuke và đo thủy văn. Đây là một giàn khoan của Trung Quốc nổi bật cho việc khoan BQ, NQ, HQ và PQ.
Các tính năng chính của giàn khoan :
Các giàn khoan kim cương thủy lực cốt lõi, trang bị với các bài hát, có một hệ thống lái xe thủy lực. Nó sở hữu một cấu trúc ngắn gọn nhưng tiên tiến, với đầu nguồn của nó được điều khiển bởi một động cơ biến đổi và tốc độ điều chỉnh cho 2 bánh răng. Với xylanh dầu làm việc với một chuỗi tốc độ thay đổi, hiệu suất của nó là ổn định và đáng tin cậy. Tháp có thể điều chỉnh trong phạm vi từ 0 ° đến 90 ° để đảm bảo một góc khoan thích hợp. Trung tâm trọng lực thấp của giàn khoan hứa hẹn một hoạt động ổn định. Và thiết bị cốt lõi thủy lực kim cương này cung cấp cho các nhà khai thác một trường hợp làm việc thuận tiện và thoải mái với một cái nhìn rộng. Nói tóm lại, thiết bị cốt lõi thủy lực kim cương có một phác thảo đẹp và cho thấy một ý tưởng thiết kế theo người dân.
(1) Chất lượng đáng tin cậy Thủy lực lõi thủy lực
Các bộ phận chính và thiết bị phụ trợ, bao gồm động cơ, động cơ diesel, bơm thủy lực, giảm tốc bánh răng và một số van trọng điểm và phụ kiện thủy lực, đều là các sản phẩm có thương hiệu nổi tiếng.
(2) Hiệu suất cao
Mômen xoắn lớn, động lực mạnh mẽ, thiết kế hợp lý và thiết thực, chế độ điều khiển tiên tiến và một thanh khoan dài 6 mét (19,7 feet) đảm bảo hiệu quả hoạt động cao của giàn khoan.
(3) Bảo vệ Môi trường
Động cơ diesel được thiết kế chuyên nghiệp để giảm thiểu tiếng ồn và các tạp chất khác (Tiếng ồn không thể vượt quá 72db), làm cho giàn khoan phù hợp hoạt động ở khu vực thành thị.
(4) Máy khoan cốt lõi thủy lực tiết kiệm năng lượng
Kỹ thuật điều khiển cảm biến tải nâng cao giúp giàn khoan kim cương thủy lực làm giảm tiêu thụ lực đẩy và lượng xả nhiệt đến mức tối thiểu.
HYDX-6 có ngoại hình xuất sắc, cấu trúc đầm chặt, chức năng đáng tin cậy và hệ điều hành linh hoạt. Tất cả những yếu tố này đã làm cho giàn khoan lựa chọn tốt nhất trong số các sản phẩm cùng một trong cả hai thị trường trong và ngoài nước.
II. Thông số Hiệu suất chính của HYDX-6
Các con số trong các bảng này đã được tính toán, dựa trên các kinh nghiệm hiện trường, và có thể được mong đợi hợp lý. Khả năng khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện treo, kỹ thuật khoan và thiết bị được sử dụng.
| Động cơ diesel | Mô hình | Cummins 6CTA (động cơ tăng áp và nước làm mát) |
| Chuyển | 8.3L (2,19 gallons Mỹ) | |
| Quyền lực | 178kW (240HP) | |
| RPM ròng (Cài đặt gốc) | 2200 vòng / phút | |
| Dung tích khoan | Bánh thủy tinh cốt thép BQ | 2000 m (6560 bộ) |
| NQ | 1600 m (5248 bộ) | |
| HQ | 1300 m (4264 bộ) | |
| PQ thủy lực kim cương Core Rig | 1000 m (3280 feet) | |
| Xoay động cơ | Động cơ thủy lực kép và máy phát điện xoay chiều: SAUER-DANFOSS | |
| RPM | Hai ca / Thay đổi Không Gia tốc 0-1100 vòng / phút | |
| Tỷ lệ cốt thép lõi thủy lực | Lần đầu tiên 8.776: 1 lần 2 2.716: 1 | |
| Đầu mở | đường trượt ngang với ổ thủy lực | |
| Đầu khoan | Chì thủy lực (PQ) | Dụng cụ mở nắp thủy lực, kẹp kẹp đĩa, thông thường có nắp trục kiểu C có chiều dài 222 400 N |
| Tối đa Mô men | 6400 N · m (4717 lbf · ft) | |
| Giữ đường kính | 121 mm (4,76 inch) | |
| Tối đa Nâng công suất của trục chính | 220 kN (49456 lbf) | |
| Tối đa Nguồn cấp điện | 110 kN (24728 lbf) | |
| Bơm chính | Máy bơm thủy lực: Bơm biến dạng trục piston trục đứng cho bơm động cơ rotator, máy bơm bùn và búa nâng. Với hệ thống cảm biến tải. | Máy tạo: Máy bơm đầu tiên của DANFOSS: 200LPM ở bơm 31.5MPa thứ hai: 120LPM ở 28MPa Máy bơm thứ 3: 102 LPM ở 16MPa |
| Bể thủy lực | Sức chứa | 420 L (111 gallons Mỹ) |
| Tốc độ nâng (dây đơn) | 38-70m / phút (trống trống) | |
| Năng lực của chính | Lực nâng (dây đơn) | 120kN (26976 lbf) |
| Hoist | Đường kính dây thép | 22 mm (0,86 inch) |
| Chiều dài dây thép | 50 m (164 feet) | |
| Công suất của dây kéo | Lực nâng (dây đơn) | 15 kN (3372 lbf) (trống trống) |
| Đường kính dây thép | 6 mm (0,24 inch) | |
| Chiều dài dây thép | 2000 m (6560 bộ) | |
| Chiều cao cột buồm | 11 m (36 feet) | |
| Góc điều chỉnh cột buồm | 0 ° -90 ° | |
| Góc khoan của cốt thép lõi thủy lực | 45º xuống ngang xuống 90 độ xuống dưới | |
| Cột | Cơn co giật | 3800 mm (150 inch) |
| Sliding Stroke | 1500 mm (59 inch) | |
| Kéo thức ăn | 22000 kg (48510 lb) | |
| Lực đẩy | 11000 kg (24255 lb) | |
| Rod Pull | 3 m hoặc 6 m (9,84 feet 19,68 feet) | |
| Kiểu | Bơm tuần hoàn Triplex Plunger | |
| Mô hình | BW320 | |
| Bơm bùn | Cú đánh | 110mm (4,3 inch) |
| Thể tích đầu ra | 320,230,165,118 L / phút (84,5, 61, 44, 31 US Gallon / phút) | |
| Áp suất xả | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 psi) | |
| Chân kẹp | Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) thông qua lỗ Ф154mm (6,06 inch) |
| Cân nặng | 14500 Kg (31973 lb) | |
| Khác | Kích thước giao thông (L × W × H) | 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 inch) |
| Phương thức vận tải | Thép Crawler |
