Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | Công cụ khoan HDD | loại hình: | Thanh khoan HDD |
---|---|---|---|
tài liệu: | Baosteel | Cách sử dụng: | ống khoan cho máy khoan định hướng ngang |
Lớp: | R780, G105 và S135 | Tính năng: | chịu mài mòn / cường độ mỏi cao |
Điểm nổi bật: | horizontal directional drilling tools,horizontal directional drill tool |

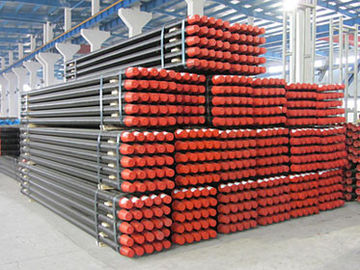

Công cụ khoan ổ cứng - Ổ trục HDD / ống Rèn R780, G105 và S135 Grade
HDD khoan thanh / ống giả mạo một mảnh
Cấu trúc như vậy được thiết kế để giảm sức cản mà một mũi khoan phải đối mặt trong quá trình thi công.
Cách sử dụng: ống khoan cho máy khoan định hướng ngang.
Chất liệu: Baosteel (nhà cung cấp ống thép liền mạch tốt nhất của Trung Quốc)
Lớp: R780, G105 và S135.
Chủ đề: Vermeer, Ditch Witch, Case, American Auger và các nhà sản xuất HDD Trung Quốc khác. Chẳng hạn như Drillto, DW / TXS, Goodeng, Hanlyma, XCMG và như vậy.
Lợi thế:
A: Ablity
Từ năm 2009, chúng tôi cung cấp dịch vụ OEM cho Vermeer China, bây giờ chúng tôi cũng đã hợp tác với Ditch Witch Asia Agent. Chúng tôi cũng có mối quan hệ với nhiều nhà sản xuất HDD chính của Trung Quốc.
B: Chất lượng
1, Chỉ có một ở Trung Quốc người xử lý nhiệt cho toàn bộ cơ thể của thanh khoan. Thiết kế đặc biệt của chúng tôi đường ống xử lý nhiệt được đánh giá cao bởi Vermeer tại Trung Quốc.
2, xuất sắc rèn công nghệ tại Trung Quốc.
3, Thông qua vai đôi để cải thiện cơ khí.
Các thông số kỹ thuật:
Cấp | Yield Strength | Sức căng | Tốc độ mở rộng | Tác động điện Akv J | ||||
Min | Tối đa | Min | Min | 10 x 10 | ||||
Psi | Mpa | Psi | Mpa | Psi | Mpa | % | (-20 ° C) | |
G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥68 |
S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥ 54 |
Đặc điểm kỹ thuật của khoan rèn ống cho máy Case HDD |
Mô hình của giàn khoan | kết nối | Kích thước của ống khoan | Hơi và Hơi | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
OD của ống | Độ dày của tường | OD của khớp | Chiều dài làm việc | Cân nặng | |||||
(mm) | (mm) | (mm) | (m) | ( Kilôgam) | Cấp | (m) | Nm | ||
Case 6030 | Trường hợp | 60,3 | 7,5 | 66,7 | 3.048 | 35 | S135 | 33 | 6300 |
Đặc điểm kỹ thuật của ống khoan giả mạo cho máy thương hiệu Trung Quốc HDD |
Kích thước | Kết nối | Kích thước của ống khoan | Hơi và Hơi | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
OD của ống | Độ dày của tường | OD của khớp / khó chịu | Chiều dài làm việc | Cân nặng | |||||
(mm) | (mm) | (mm) | (mm) | ( Kilôgam) | Cấp | (m) | Nm | ||
50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000mm | NC26 (2 3 / 8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500mm | NC31 (2 7 / 8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
Đặc điểm kỹ thuật của khoan giả mòn ống cho máy Vermeer HDD |
Mô hình của giàn khoan | Kết nối | Kích thước của ống khoan | Hơi và Hơi | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
OD của ống | Độ dày của tường | OD của khớp / khó chịu | Chiều dài làm việc | Cân nặng | |||||
(mm) | (mm) | (mm) | (mm) | ( Kilôgam) | Cấp | (m) | Nm | ||
D7 × 11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
D16 × 20, D18 × 22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24 × 40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
D33 × 44, D36 × 50 | Firestick 1 hoặc 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33 × 44, D36 × 50 | Firestick 1 hoặc 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36 × 50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36 × 50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36 × 50 | Firestick 1 | 66,7 | số 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36 × 50 | Firestick 1 | 66,7 | số 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50x100 / Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50 x 100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100 / D80 × 100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100 x 120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100 x 120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Đặc điểm kỹ thuật của khoan rèn ống cho Ditch Witch HDD máy |
Mô hình của giàn khoan | Kết nối | Kích thước của ống khoan | Hơi và Hơi | Bán kính uốn tối thiểu | Momen xoắn cực đại | ||||
OD của ống | Độ dày của tường (mm) | OD của khớp / khó chịu | Chiều dài làm việc | Cân nặng | |||||
(mm) | (mm) | (mm) | (m) | ( Kilôgam) | Cấp | (m) | Nm | ||
JT820 / 920 | DW | 42 | 6,5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
JT920L | DW | 42 | 6,5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
JT1720 / 1720M1 | DW | 52 | 6,5 | 63 | 3 | 25 | S135 | 30 | 3200 |
JT2020M1 | DW | 60 | 7,5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
JT2720 | DW | 60 | 7,5 | 70 | 3 | 36 | S135 | 33 | 6772 |
JT2720M1 / 3020M1 | DW | 68 | số 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
JT4020 | DW | 73 | 10 | 82,5 | 4,5 | 51 | S135 | 51 | 16000 |
JT4020M1 | DW | 83 | 9 | 89 | 4,5 | 84 | S135 | 65 | 18000 |
JT7020 / 8020 | DW | 89 | 10 | 101,6 | 4,5 | 100 | S135 | 72 | 24000 |
Ghi chú: chúng tôi sản xuất một mũi khoan rèn tương thích cho tất cả các máy Ditch Witch HDD |
