Thông tin chi tiết sản phẩm:
|
Công suất thì là sâu: | 30/100 / 200m | Đường kính lỗ: | 96 / 75,7 / 60mm HTW NTW BTW |
---|---|---|---|
Đường kính lõi: | 63,5/56 / 42mm | Sức mạnh động cơ: | KUBOTA 23,5kw / 3000 vòng / phút |
hệ thống thủy lực: | 21MPa / tối đa 54L / phút Bộ làm mát nước | Toque tối đa: | 400Nm |
Góc khoan: | 45 ° -90 ° | Khu vực nền tảng / Số lượng mô-đun: | 2,5 m X2,5 m / 4 CÁI |
Mô-đun nặng nhất / Tổng: | 176kg / 513kg | Kiểu: | Máy khoan lõi thủy lực đầy đủ |
Điểm nổi bật: | Máy khoan rút lõi cầm tay 200m,máy khoan thủy lực 200m,máy khoan rút lõi cầm tay khung hợp kim |
BTW 200M Máy khoan khung nhôm hợp kim thủy lực hoàn toàn bằng nhôm di động
Vừa nhẹ vừa hiệu quả, EP200 là một máy khoan hoàn toàn bằng thủy lực cầm tay.Nó có thể khoan tới 200 mét với
khả năng bổ sung thêm để khoan sâu hơn.
Các tổ hợp mô-đun khác nhau có sẵn cho các yêu cầu khác nhau của giàn khoan:
1. Khung hợp kim nhôm
2. Toàn bộ khung máy khoan
3. Máy khoan tự hành bánh xích
4. Máy khoan gắn trên xe
5. Mô-đun động cơ không đồng bộ
6. Mô-đun khung khoan ngang sê-ri EP200
Các tính năng của máy khoan thủy lực hoàn toàn cầm tay dòng EP:
1. Mô-đun hóa với khung khoan cột buồm
• Thiết kế nhẹ với mô-đun nặng nhất có trọng lượng dưới 180Kg, nhân lực và không yêu cầu xây dựng đường;
• Khung khoan cột có thể dễ dàng vận chuyển và tháo rời;không yêu cầu khoan lỗ;
• Đầu nguồn ổ đĩa trên cùng;đường ray dẫn hướng dài;đẩy bằng xi lanh dầu;không yêu cầu rechucks lặp đi lặp lại; định hướng tốt;
• Hoạt động trên diện tích nhỏ;không yêu cầu xây dựng nền móng và thân thiện với môi trường.
2. Truyền động hoàn toàn bằng thủy lực
• Thiết kế linh hoạt và nhẹ để dễ vận hành và bảo trì;
• Khoan ổn định với tốc độ cao và có thể điều chỉnh;
• Bảo vệ quá áp theo thời gian thực được cung cấp.
3. kỹ thuật coring dây điện trong tường
• Hệ thống trụ khoan với độ nghiêng lỗ khoan được kiểm soát tốt;
• Mũi khoan tường mỏng với khả năng chịu mô men xoắn nhỏ, tốc độ cắt và tốc độ khoan cao;
• Đường kính coring lớn và tỷ lệ coring cao;
• Hình khuyên nhỏ để giảm thiểu tai nạn và nâng cao độ an toàn.

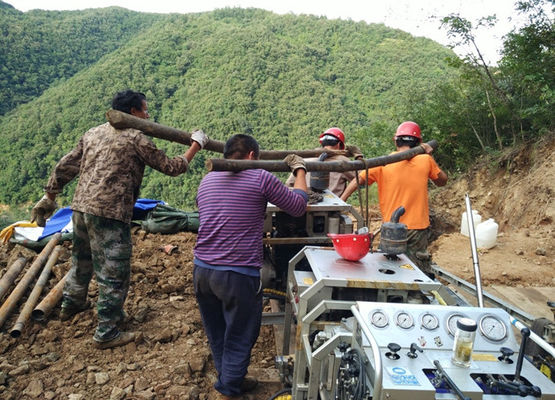

Các lĩnh vực ứng dụng
Chúng được sử dụng rộng rãi để thăm dò địa chất khoáng sản, điều tra xây dựng cơ sở hạ tầng, điều tra bảo tồn nước và thủy điện, điều tra đường sắt / đường cao tốc / cầu / hầm, khoan dự báo địa chất nâng cao, xác nhận cọc và điều tra bản vẽ lõi.
Thông số
Thông số kỹ thuật | |||
Loại ống khoan | HTW / NTW / BTW | Tay quay | |
Chiều dài ống khoan | 1,0m | Tốc độ trung bình | 150m / phút |
Công suất khoan sâu | 50/100 / 200m | Lực kéo | 600kg |
Đường kính lỗ | 96 / 75,7 / 60mm | Đường kính dây | 5mm |
Đường kính lõi | 71/56/42mm | Công suất dây | 340m |
Hệ thống thủy lực | Bơm bùn | ||
Công suất động cơ | Động cơ tăng áp KUBOTA 1 × 23,5kw / 3000 vòng / phút |
Tối đalưu lượng dòng chảy | 75L / phút |
Tối đasức ép | 21MPa | Tối đasức ép | 7MPa |
Tối đalưu lượng dòng chảy | 66L / phút | Gripper | |
Đầu quay ổ đĩa trên cùng | Sức chứa | 114 / HTW / NTW / BTW | |
Thiên thần khoan | Giá đỡ khớp 45 ° - 90 ° & 0 ° - 90 ° | ||
Tối đamomen xoắn | 400N · M | Khu vực sân ga | 3mx3m × 3,8m |
Tốc độ quay | 1100 vòng / phút | Số lượng mô-đun | 6 CÁI |
Nguồn cấp dữ liệu du lịch | 1,27m | Mô-đun nặng nhất | 176kg |
Kéo / Lực đẩy | 33KN / 24KN (lực xi lanh kép tăng gấp đôi) | Tổng |
513kNS |
