Thông tin chi tiết sản phẩm:
|
Kiểu: | Máy khoan lõi bề mặt thủy lực đầy đủ | Mô hình: | Cr15 |
---|---|---|---|
Động cơ: | Cummins QSB6.7 (EU Giai đoạn IIIA) 178kw | Công suất khoan: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
Kích thước vận chuyển: | 5980 × 2240 × 2480mm | Cân nặng: | 10500kg |
Điểm nổi bật: | Giàn khoan thăm dò 1350m,giàn khoan thăm dò 950m,giàn khoan địa chất động cơ diesel cummins |
Cấu trúc nhỏ gọn Hệ điều hành linh hoạt Hq 1350m Pq 950m Thăm dò bề mặt Giàn khoan
Cập nhật thiết bị tiên tiến của HYDX-5A
Máy khoan rút lõi CR series là dòng máy khoan rút lõi thủy lực hoàn toàn mới do nhà máy chúng tôi thiết kế và sản xuất dựa trên nhiều năm kinh nghiệm thăm dò địa chất và thị trường hiện tại và yêu cầu của người sử dụng nhất.Máy sử dụng cho địa hình đồng bằng, đồi núi, làm việc dưới môi trường nhiệt độ cao, vùng lạnh.Máy chính sử dụng bánh xích khung gầm tự hành, công suất động cơ, máy bơm bùn, tời và cấu trúc tích hợp khác, cũng có thể được tùy chỉnh cấu trúc xe tải nền tảng, nó chủ yếu được sử dụng để khảo sát và thăm dò khoáng sản rắn kim loại và phi kim loại, Ngoài ra, cũng có thể được sử dụng trong thăm dò địa chất công trình, khảo sát địa chất thủy văn, trinh sát và thăm dò mỏ dầu khí, khoan giếng nước, v.v.Giàn có bố trí hợp lý, cấu trúc nhỏ gọn, hiệu suất cao, vận hành đơn giản và bảo trì thuận tiện.Đây là thiết bị khoan lõi lý tưởng.
1. Tính năng của máy:
Máy sử dụng hệ thống truyền động thủy lực hoàn toàn và đi trên đường ray thép.Đầu nguồn được điều khiển bởi máy bơm biến đổi và động cơ biến đổi, và máy móc có bốn điều chỉnh tốc độ vô cấp, với cấu trúc tiên tiến và đơn giản.Xi lanh được đưa trực tiếp vào hệ thống, chuyển động ổn định và đáng tin cậy;Cột buồm có thể điều chỉnh Góc mở trong khoảng 0 ° ~ 90 °.Trọng tâm của toàn bộ máy thấp và độ ổn định tốt.Cung cấp cho người vận hành trường hình ảnh tốt và môi trường làm việc rộng rãi, thoải mái;hình dạng tổng thể đẹp và phản ánh ý tưởng thiết kế hướng đến con người.
1) Hiệu suất đáng tin cậy
Các phụ kiện chính được mua quốc tế.Động cơ diesel, bơm thủy lực, van chính, động cơ, giảm tốc hành trình và các phụ kiện thủy lực quan trọng đều được lựa chọn từ các hãng nổi tiếng trong và ngoài nước.
2) Hiệu quả cao
Mô-men xoắn lớn, cấu hình công suất cao, thiết kế cấu trúc hợp lý, chế độ hoạt động tiên tiến và ống khoan dài 6m đảm bảo việc thi công máy khoan hiệu quả.
3) Bảo vệ môi trường
Động cơ diesel phát thải là động cơ diesel phun điện tử thứ ba trên toàn quốc, phát thải ô nhiễm thấp, thiết kế giảm tiếng ồn chuyên nghiệp, do đó RIGS khoan có thể phù hợp cho xây dựng đô thị.
4) Tiết kiệm năng lượng
Giàn khoan sử dụng công nghệ điều khiển nhạy cảm với tải tiên tiến để giảm mức tiêu thụ điện năng và nhiệt hệ thống xuống mức thấp nhất.
2. Lĩnh vực ứng dụng
Máy khoan CR-15 chủ yếu được sử dụng để khoan lỗ thẳng và nghiêng, thích hợp cho địa chất, luyện kim, than, công nghiệp hạt nhân, thủy văn và các ngành công nghiệp khác.Nó là một thiết bị khoan lõi chủ yếu để khoan kim cương và hợp kim cứng.

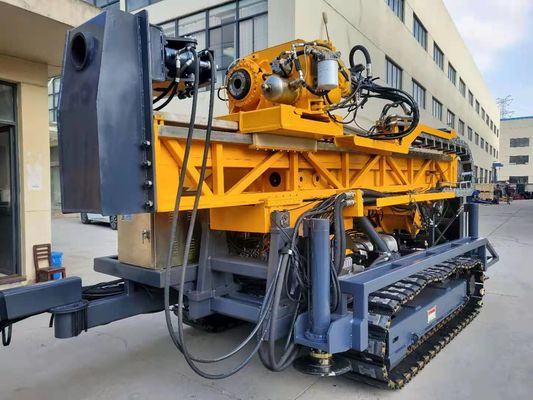

Các thành phần chính của máy khoan CR-15
Nó được cấu tạo bởi 26 bộ phận sau: 1. Đế đầu giếng 2. Bộ kẹp đầu giếng 3. Đầu nguồn 4. Bàn thao tác 5. Đế đầu nguồn 6. Hộp dụng cụ ắc quy 7. Phần dưới cột thép 8. Giá đỡ cột mốc 9. Đẩy và kéo dầu chính xi lanh 10. Xi lanh dầu trượt trụ 11. Palăng chính 12. Phần trên cùng của cột buồm (cột ống lồng) 14. Nhóm bánh trước 15. Thùng dầu thủy lực 16. Palăng xích 17. Xi lanh dầu điều chỉnh góc nghiêng 18. Thùng dầu diesel 19. Diesel động cơ 20. Lắp ráp khung gầm xe xích 22. Xy lanh dầu chân 23. Bơm bùn 24. Bộ tản nhiệt 25. Hệ thống thủy lực 26. Hệ thống điện
Động cơ diesel |
Người mẫu | Cummins QSB6.7 (EU Giai đoạn IIIA) |
Sự dịch chuyển | 6.7L | |
Quyền lực | 178kW (240HP) | |
RPM được xếp hạng | 2000 vòng / phút | |
Công suất khoan |
BQ | 2050 m |
NQ | 1650 m | |
HQ | 1350 m | |
PQ | 950 m | |
Đầu khoan |
Động cơ quay |
Động cơ thủy lực hai tốc độ Nhà sản xuất: Rexroth của Đức |
RPM |
Ba ca Thay đổi vô cấp: 0-1250 RPM |
|
Tỷ lệ |
1 8,2: 1 Thứ 2 4,2: 1 3nd 1: 1 |
|
Đầu mở |
đường trượt ngang với dẫn động thủy lực |
|
Chuck thủy lực (PQ) |
Mở bằng thủy lực, Kẹp lò xo đĩa, Loại đóng C thông thường Công suất giữ trục của 243000 N |
|
Tối đaMô-men xoắn | 6750 N · m | |
Giữ đường kính | 121 mm | |
Tối đaKhả năng nâng của trục chính | 250 kN | |
Tối đaNăng lượng cho ăn
|
110 kN | |
Bơm chính
|
Bơm thủy lực: Piston có thể thay đổi hướng trục Bơm Triplex để dẫn động rôto, bơm bùn tời & kích nâng cấp. Với hệ thống cảm biến tải trọng. |
Nhà sản xuất: Danfoss của Đan Mạch Bơm thứ nhất: 260LPM ở 31.5MPa Bơm thứ 2: 130LPM ở 31,5MPa Bơm thứ 3: 130 LPM ở 31,5MPa |
Khác |
Cân nặng | 10,50 tấn |
(Dài × Rộng × Cao) Kích thước vận chuyển |
5980 × 2240 × 2480mm | |
Cách vận chuyển | Bánh xích thép |
