Thông tin chi tiết sản phẩm:
|
| Kiểu: | Toàn bộ giàn khoan lõi thủy lực | Mô hình: | Cr12 |
|---|---|---|---|
| Động cơ: | Cummins QSB6.7 (Giai đoạn IIIA của EU) | Công suất khoan: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
| Kích thước vận chuyển: | 5980 × 2240 × 2480mm | Cân nặng: | 8200 Kg |
| Điểm nổi bật: | giàn khoan lõi,khoan lõi kim cương |
||

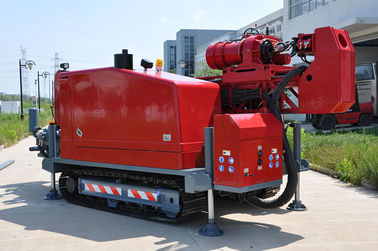

CR12 1200m Full Core Surface Core Khoan giàn khoan Cummins Động cơ Diesel 153kW (205HP)
Cập nhật thiết bị tiên tiến của HYDX-5A được cung cấp bởi Sinocoredrill Group.
Đầu nguồn loại 1.Slippage, có thể được đặt lệch sang một bên, dễ dàng lấy lõi và lưu trữ và nâng công việc.

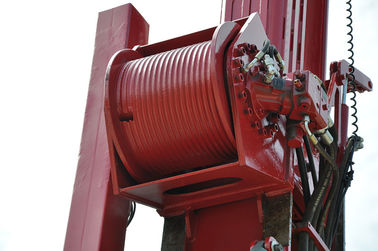

2. Kết nối tời chính trên cột buồm giúp giảm thiểu độ rung của giàn khoan.
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. Cột kính thiên văn đảm bảo độ tin cậy của khoan. Đầu dưới của cột khoan neo trên mặt đất trong khi khoan, cung cấp thêm sự ổn định. While transportation the mast can be moved to center of gravity of the rig for more safety. Trong khi vận chuyển cột buồm có thể được di chuyển đến trọng tâm của giàn khoan để an toàn hơn.
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. Hàm có hàm với mâm cặp và chức năng đóng / mở lò xo thủy lực đảm bảo vận hành không an toàn. Spring clamp and disk chuck clutch drill rods securely. Kẹp lò xo và đĩa chuck ly hợp khoan thanh an toàn. Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease Đầu khoan với truyền động trực tiếp từ xi lanh thủy lực đảm bảo sự ổn định trong quá trình khoan, cũng như chính xác và đáng tin cậy hơn với quy định áp lực trong khi khoan với tăng hoặc giảm áp suất

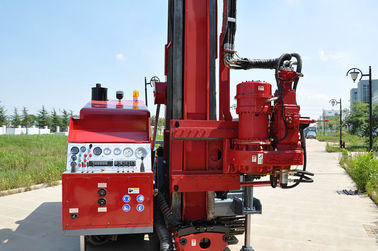

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. Bảng điều khiển được trang bị Cần điều khiển không cố định, cung cấp thêm sự an toàn cho người vận hành. Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. Cần điều khiển khoan và xoay với bộ giảm chấn ma sát và cần điều khiển Palăng không cố định mang lại sự tiện lợi và vận hành an toàn. There is auto alarm function for low level of hydraulic oil. Có chức năng báo động tự động cho mức độ thấp của dầu thủy lực.
6. NGUỒN NHÂN LỰC TUYỆT VỜI
Được trang bị van đối trọng để tăng độ an toàn khi định vị cột buồm.
7. BẢNG HOẠT ĐỘNG LIÊN KẾT
Hệ thống thủy lực đơn giản dễ vận hành và bảo trì, và đòn bẩy nâng để cung cấp thêm sự an toàn cho người vận hành.
8. MÔ TẢ THỦY LỰC
Bơm thủy lực kết hợp với bơm phụ trợ điều khiển PTO cho phép bảo trì dễ dàng.
9. THIẾT KẾ LỚP LỚN
Thiết kế cứng nhắc cung cấp hiệu suất và độ tin cậy vượt trội ngay cả trong những điều kiện khắc nghiệt nhất.
10.NITRO-XE
hàm lò xo khí nitơ được cấp bằng sáng chế với chức năng đóng / mở lò xo thủy lực đảm bảo vận hành không an toàn.
| Động cơ diesel | Mô hình | Cummins QSB6.7 (Giai đoạn IIIA của EU) |
| Dịch chuyển | 6,7L | |
| Quyền lực | 153kW (205 HP) | |
| Xếp hạng RPM (Cài đặt gốc) | 2000 vòng / phút | |
| Công suất khoan | BQ | 1350 m |
| NQ | 1050 m | |
| Trụ sở chính | 720 m | |
| PQ | 470 m | |
| Đầu khoan | Động cơ quay |
Động cơ thủy lực hai tốc độ Nhà sản xuất: Rexroth của Đức |
| RPM | Ba ca / Bước ít thay đổi 0-1250 RPM | |
| Tỷ số |
8.276: 1 4.164: 1 3 tháng 1: 1 |
|
| Đầu mở | cách trượt ngang với ổ đĩa thủy lực | |
| Chuck thủy lực (PQ) |
Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường C Công suất giữ trục là 228000 N |
|
| Max. Tối đa Torque Mô-men xoắn | 4750 N · m | |
| Giữ đường kính | 121 mm | |
| Max. Tối đa Lifting capacity of Spindle Sức nâng của trục chính | 220 kN | |
| Max. Tối đa Feeding Power Cho ăn | 110 kN | |
|
Bơm sơ cấp
|
Bơm thủy lực: Máy bơm Triplex biến thiên trục Piston để lái máy quay, bơm bùn tời & giắc san lấp. Với hệ thống cảm biến tải. |
Nhà sản xuất: Danfoss của Đan Mạch Bơm thứ 1: 260LPM ở 31,5MPa Bơm thứ 2: 130LPM ở 28MPa Bơm thứ 3: 130 LPM ở 28MPa |
| Bể thủy lực | Sức chứa | 420 L (111 gallon Mỹ) |
| Công suất của Palăng chính | Tốc độ nâng (dây đơn) | 0-80m / phút (trống trần) |
| Lực nâng (dây đơn) | 800 nghìn | |
| Đường kính dây thép | 22 mm (0,86 inch) | |
| Chiều dài dây thép | 45 m | |
| Công suất của Palăng dây | Lực nâng (dây đơn) | 15 kN (3372 lbf) (trống trần) |
| Đường kính dây thép | 6 mm (0,24 inch) | |
| Chiều dài dây thép | 1600 m | |
| Cột buồm | Chiều cao cột | 9,5 m |
| Cột điều chỉnh góc | 0 ° Mũi90 ° | |
| Góc khoan |
Giảm 45 độ theo chiều ngang xuống 90 độ
|
|
| Cho ăn đột quỵ | 3650 mm | |
| Đột quỵ trượt | 1500 mm | |
| Kéo thức ăn | 18000kg | |
| Lực đẩy thức ăn | 7500kg | |
| Thanh kéo | 3 m hoặc 6m (9,84feet hoặc 19,68feet) | |
| Bơm bùn | Kiểu | Pittông pittông pittông pittông |
| Mô hình | BW250 | |
| Đột quỵ | 110mm (4,3 inch) | |
| Khối lượng đầu ra | 250.180.122 L / phút | |
| Áp suất xả | 5.0, 6.0, 8.0 Mpa | |
| Kẹp chân | Phạm vi kẹp |
55,5-118 mm qua lỗ Ф165mm |
| Khác | Cân nặng | 8200 Kg |
| Kích thước vận chuyển (L × W × H) | 5980 × 2240 × 2480mm | |
| Cách vận chuyển | Bánh xích thép |
