Thông tin chi tiết sản phẩm:
|
Khoan cọc móng: | 100m (328 feet) | Khoan giếng địa chất thủy văn: | 150m (492 feet) |
---|---|---|---|
Khoan lõi: | 600m (1968 feet) | quyền lực: | 22kW |
Dây thừng dia: | 12,5 mm (0,49 inch) | ID xi lanh: | 70 mm (2,76 inch) |
Thanh trụ dia: | 35 mm (1,38 inch) | Tối đa Lực nâng: | 60 KN (13488 lbf) |
Điểm nổi bật: | giàn khoan lõi,khoan lõi kim cương |

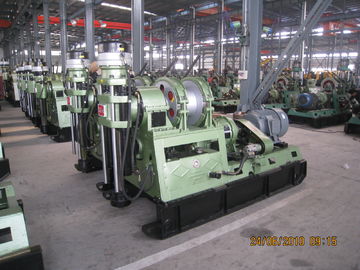

Khoan lõi XY-2 là một giàn khoan mới được phát triển để đáp ứng nhu cầu ngày càng tăng của cả người dùng và sự phát triển của ngành địa chất. Nó được áp dụng cho kỹ thuật địa chất, giếng địa chất và kỹ thuật đường kính lớn. Mũi khoan của nó chủ yếu là kim cương và mũi nhọn vonfram.
Giàn khoan lõi kim cương XY-2 có trọng lượng nhẹ và dễ vận chuyển. Nó sử dụng động cơ diesel Deutz F3L 912 hoặc động cơ điện 22KW và phạm vi tốc độ của nó là rộng. Nhờ sự sắp xếp của sợi dây, tời của nó có thể tránh được sự đan xen của sợi dây và làm chậm quá trình mòn của nó. Khi chạy ở mức tốc độ cao, vành đai truyền của nó có thể làm cho giàn kim cương mềm mại trong sự hình thành không đồng đều và do đó làm giảm nguy cơ thiệt hại và hỏng hóc cơ học.
Thông số kỹ thuật
1. Công suất khoan
Loại khoan | Độ sâu khoan |
Khoan cọc móng | 100m (328 feet) |
Khoan giếng địa chất thủy văn | 150m (492 feet) |
Khoan lõi | 600m (1968 feet) |
2. Công cụ quay vòng
Loại động cơ điện | Diesel lõi kim cương | Giàn khoan lõi kim cương |
Tốc độ dương (r / phút) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
Tốc độ âm (r / phút) | 81, 258 | 81, 258 |
Tối đa mô-men xoắn của trục chính | 2.1 KN · m (1548 lbf · ft) | 2.1 KN · m (1548 lbf · ft) |
ID trục chính | 93mm (3,66 inch) | 93mm (3,66 inch) |
3. Palăng
Công suất nâng (Một phần ba của dây): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Tốc độ nâng của dây cáp (Sợi dây thứ ba): 0,64, 1,05, 1,6, 2,3 m / s (2.1, 3.44, 5.25, 7.54 inch / s)
Dây thừng dia: 12,5 mm (0,49 inch)
Trống dia của giàn kim cương lõi: 194 mm (7.64 inch)
Phanh vành: 360 mm (14,17 inch)
Chiều dài trống: 150 mm (5,91 inch)
Chiều rộng dải phanh: -90 mm (3,54 inch)
Dung tích trống: 80 m (262,4feet)
4. Thiết bị du lịch
Rút lại hành trình xi lanh của giàn lõi kim cương: 600 mm (23,62 inch)
Khoảng cách giữa giàn khoan và lỗ: 420 mm (16,54 inch)
5. Hệ thống tăng áp
ID xi lanh: 70 mm (2,76 inch)
Thanh trụ dia: 35 mm (1,38 inch)
Tối đa Áp lực của giàn lõi kim cương: 45 KN (10116 lbf)
Tối đa Lực nâng: 60 KN (13488 lbf)
Hành trình xi lanh: 550 mm (21,65 inch)
6. Bơm dầu
Loại: Giàn khoan lõi kim cương CBF-E416-AL
Dịch chuyển: 16 L / phút (4,22 gallon Mỹ / phút)
Tốc độ (r / phút): 1500
Áp suất làm việc: 8 Mpa (1160 psi)
Tối đa Áp suất: 20 Mpa (2901 psi)
7. Thanh khoan
(1) Kelly hình lục giác: Φ89 × 79 mm, Φ76 × 66 mm, Φ60 × 53 mm
(Φ3,50 × 3,11 inch, Φ3,3 × 2,60 inch, Φ2,36 × 2,09 inch)
(2) Φ89 mm, Φ71 mm, Φ50 mm (3,50 inch, Φ2,80 inch, Φ1,97 inch)
8. Động cơ điện
Giàn khoan lõi kim cương với động cơ diesel Deutz F3L 912 28KW (37.5HP) 1500 vòng / phút
Giàn khoan lõi kim cương với động cơ điện Y180L-4 22KW (29.5HP) 1470 vòng / phút
9. Kích thước (L × W × H): 2177 × 950 × 1863 mm (85,71 × 37,40 × 73,35 inch)
10. Trọng lượng máy khoan (không có đơn vị năng lượng): khoảng 1300 kg (2867 lb)
